起重机自重估算方法与轨道基础载荷计算详解

起重机自重的组成与估算方法

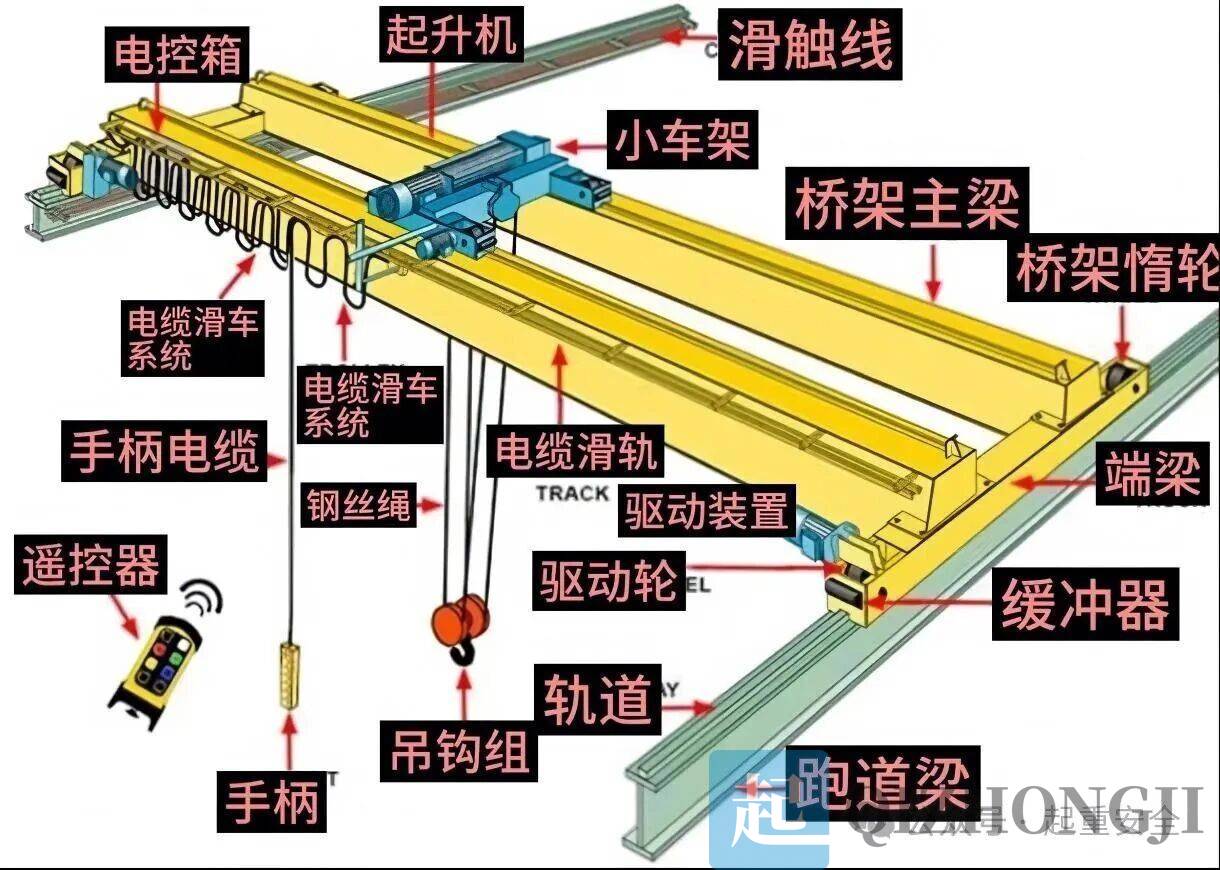

起重机自重包含金属结构（主梁、端梁、走台、栏杆）、起升机构、运行机构、电气系统和司机室等全部部件质量的总和。根据GB/T14405-2011《通用桥式起重机》，自重按上述全部构件的设计质量为基准。在设计阶段或设备选型初期，自重估算可利用经验公式和同类产品类比法进行。

通用桥式起重机的自重与额定起重量和跨度呈正相关：5t级自重约4~6t，10t级自重约7~10t，16t级自重约11~15t，20t级自重约15~20t，32t级自重约24~32t，50t级自重约40~55t。门式起重机由于悬臂结构和支撑形式不同，自重较同吨位桥式起重机高约15%~25%。

自重估算参考表

轮压计算与轨道基础载荷

最大轮压发生在起吊额定载荷且小车位于极限位置时。计算公式：Pmax=(Gc+ψQ)/n×k，Gc为起重机自重，ψ为起升动载系数(1.1~1.3)，n为车轮总数，k为轮压不均匀系数(1.05~1.15)。以32t、跨度25.5m桥式起重机为例，自重约28t，ψ=1.2，n=8，k=1.1，得Pmax≈118kN。

轨道基础的作用是将轮压均匀传递至地基，常见形式包括条形基础、轨道梁基础和整体道床基础。基础设计需满足地基承载力要求，按GB50007-2011验算：pk=(Fk+Gk)/A≤fa。河南鸿升起重机在厂房项目中要求基础混凝土不低于C25，轨道中心线两侧基础宽度不小于800mm，轨道底部设置弹性垫层缓冲冲击。

地基承载力要求与基础设计

不同土质的承载力差异较大：密实碎石土400~600kPa，粉质黏土150~250kPa，软弱黏土仅60~100kPa。当天然地基承载力不足时，可采用换填垫层法、预压法或桩基础处理。轨道基础的允许沉降量：相邻基础差异沉降不超过5mm，长期总沉降控制在20mm以内。

河南克鲁德重工在实际项目中总结了大量桥式起重机自重与基础设计的对应数据，可协助客户在厂房设计阶段提前确定轨道基础方案，避免后期基础改造带来的额外成本。

自重的长期监测与维护

起重机在使用过程中自重不会发生显著变化，但轨道基础的沉降和位移需要长期监测。建议在轨道两端设置沉降观测点，每季度测量一次。如果发现轨道高低差超过5mm或直线度偏差超过10mm，应及时调整轨道或加固基础，否则会导致起重机啃轨、车轮偏磨甚至结构变形。
