起重机力矩限制器工作原理与校准方法

力矩限制器工作原理

力矩限制器通过检测吊臂角度、吊臂长度和吊钩载荷三个参数，实时计算当前起重力矩。当力矩达到额定值的90%时发出预警报警，提示操作人员注意操作。当力矩达到额定值的105%时，力矩限制器自动切断起升和变幅的危险方向动作，仅保留安全方向的下降和收臂动作。

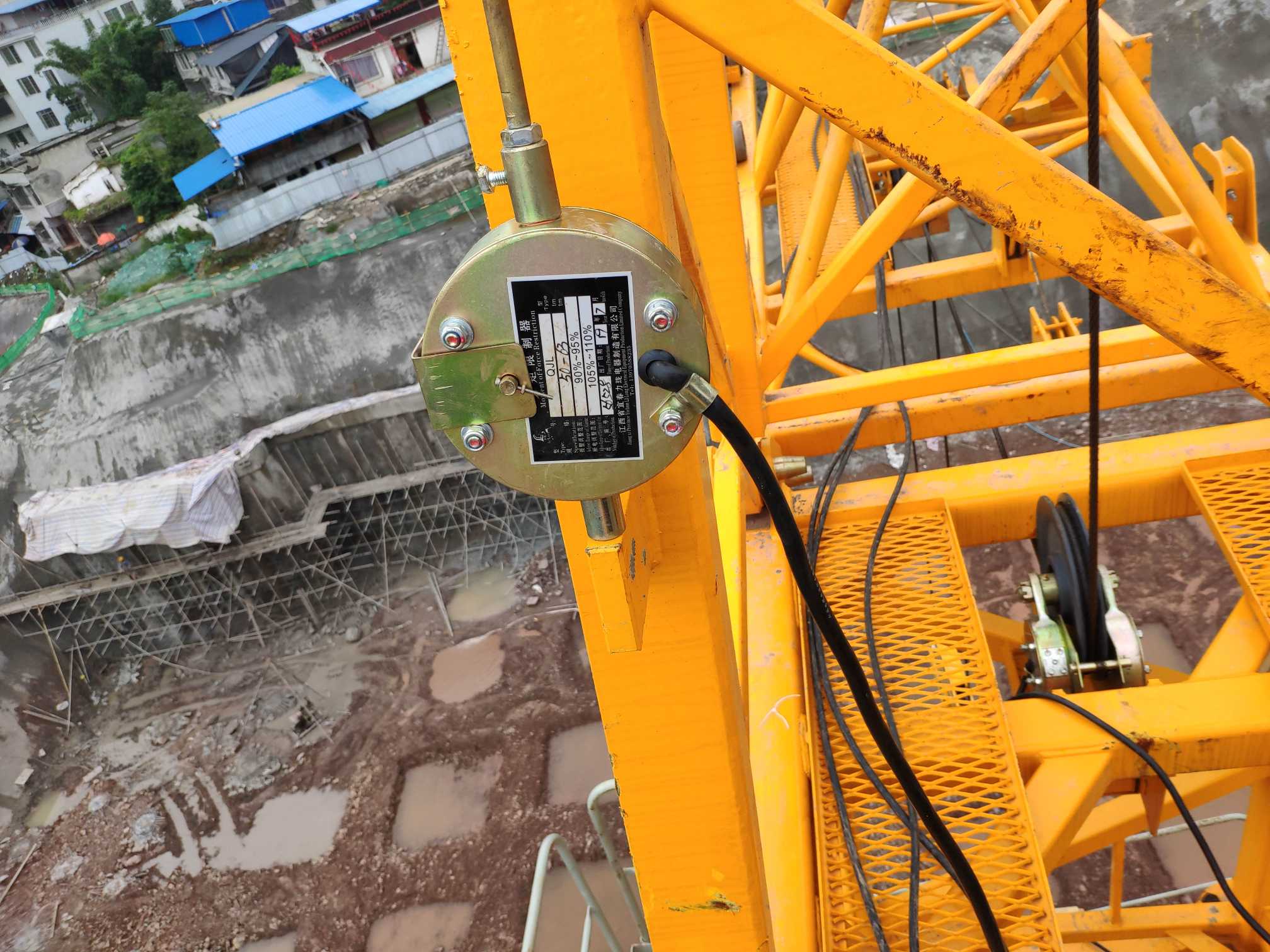

力矩限制器的核心传感器包括角度传感器、长度传感器和压力传感器。角度传感器安装在吊臂根部，测量吊臂仰角；长度传感器通过钢丝绳或编码器检测吊臂伸出长度；压力传感器安装在变幅油缸或起升绳上，间接测量吊钩载荷。

力矩限制器选型要点

力矩限制器的选型应根据起重机类型、额定起重量和工作幅度范围确定。塔式起重机通常配置机械式或电子式力矩限制器，汽车起重机则普遍采用电子式力矩限制器。电子式力矩限制器具有精度高、可显示实时数据等优点。

河南克鲁德重工有限公司配套的力矩限制器系统具有黑匣子记录功能，可记录最近100次超载报警事件的详细数据，包括超载时间、载荷值和操作信息，便于事后分析和安全追溯。选型时应确认力矩限制器的精度等级和工作环境适应性。

力矩限制器校准方法

力矩限制器的校准应在起重机安装调试时进行，此后每年至少校准一次。校准方法包括挂重法和液压法两种。挂重法使用已知重量的标准砝码进行加载，精度高但操作繁琐；液压法通过液压油缸施加等效载荷，效率高但需要专业设备。

校准前应检查所有传感器的安装固定情况和电缆连接状态。传感器松动或电缆破损会直接影响测量精度。校准时应在不同幅度和不同吊臂长度下多点校验，确认力矩限制器在整个工作范围内的精度均达标。
