起重机滑轮组倍率与钢丝绳穿绕技术指南

滑轮组倍率计算

滑轮组倍率等于起升钢丝绳承载分支数除以卷筒出绳分支数。对于单卷筒双绳出绳的起升机构，倍率m等于动滑轮上绕过的钢丝绳分支数。倍率的选择需综合考虑起重量、起升速度和电机功率三个因素，合理选择倍率可以优化整机性能。

河南克鲁德重工有限公司在滑轮组设计中采用优化匹配方案，根据不同吨位和起升高度要求提供倍率推荐值。对于通用桥式起重机，5t以下常用倍率m=2，10~20t常用m=4~6，50t以上常用m=8~12。

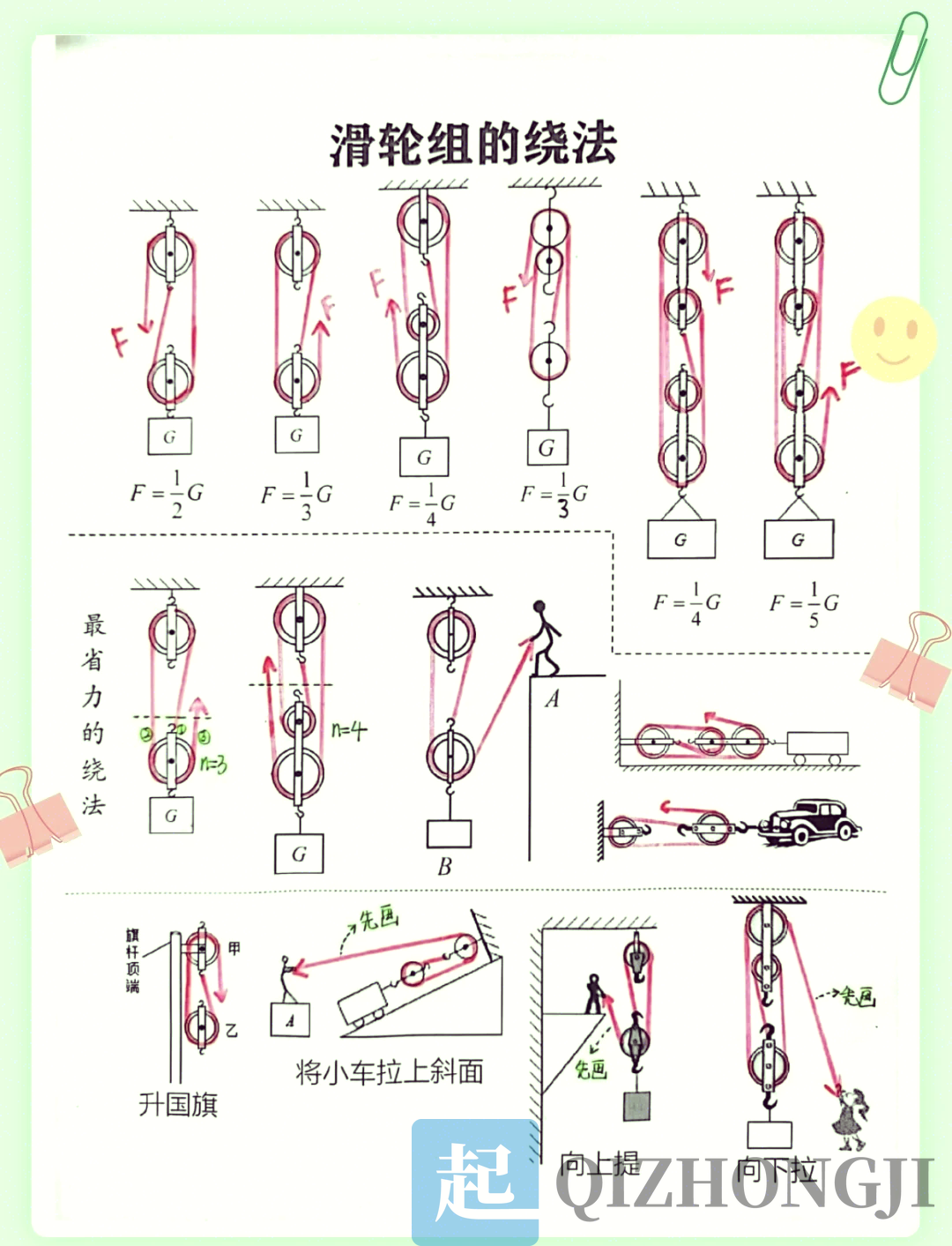

钢丝绳穿绕方式

钢丝绳在滑轮组中的穿绕方式有顺绕和交叉绕两种基本形式。顺绕方式下钢丝绳依次绕过各滑轮，穿绕方向一致，钢丝绳在滑轮上的偏角较小。交叉绕方式下钢丝绳在相邻滑轮之间交叉穿绕，结构紧凑所需空间小，但钢丝绳偏角较大。

穿绕钢丝绳时应保证钢丝绳在卷筒上的预留圈数不少于3圈（固定圈除外），绳头压板必须锁紧。钢丝绳穿绕完成后应进行空载试运行，检查钢丝绳是否在滑轮槽内正确就位，是否存在跳槽或磨擦干涉。

滑轮组维护与故障排查

滑轮组运行中常见故障包括滑轮卡滞、钢丝绳跳槽和滑轮组偏斜。滑轮卡滞通常由轴承失效或轴套磨损引起，定期润滑可有效降低故障率。钢丝绳跳槽的原因包括滑轮绳槽磨损过度、吊钩组偏载或钢丝绳松弛导致跳槽。

⚠️ 发现钢丝绳有跳槽趋势或已跳槽时，应立即停机检查。严禁在钢丝绳与滑轮槽未正确配合的情况下强行起吊。滑轮组的平衡轮是调整各分支钢丝绳张力均匀性的关键部件，发现平衡轮倾斜应检查两侧绳张力是否一致。
