起重机滑触线供电系统设计指南

滑触线类型对比

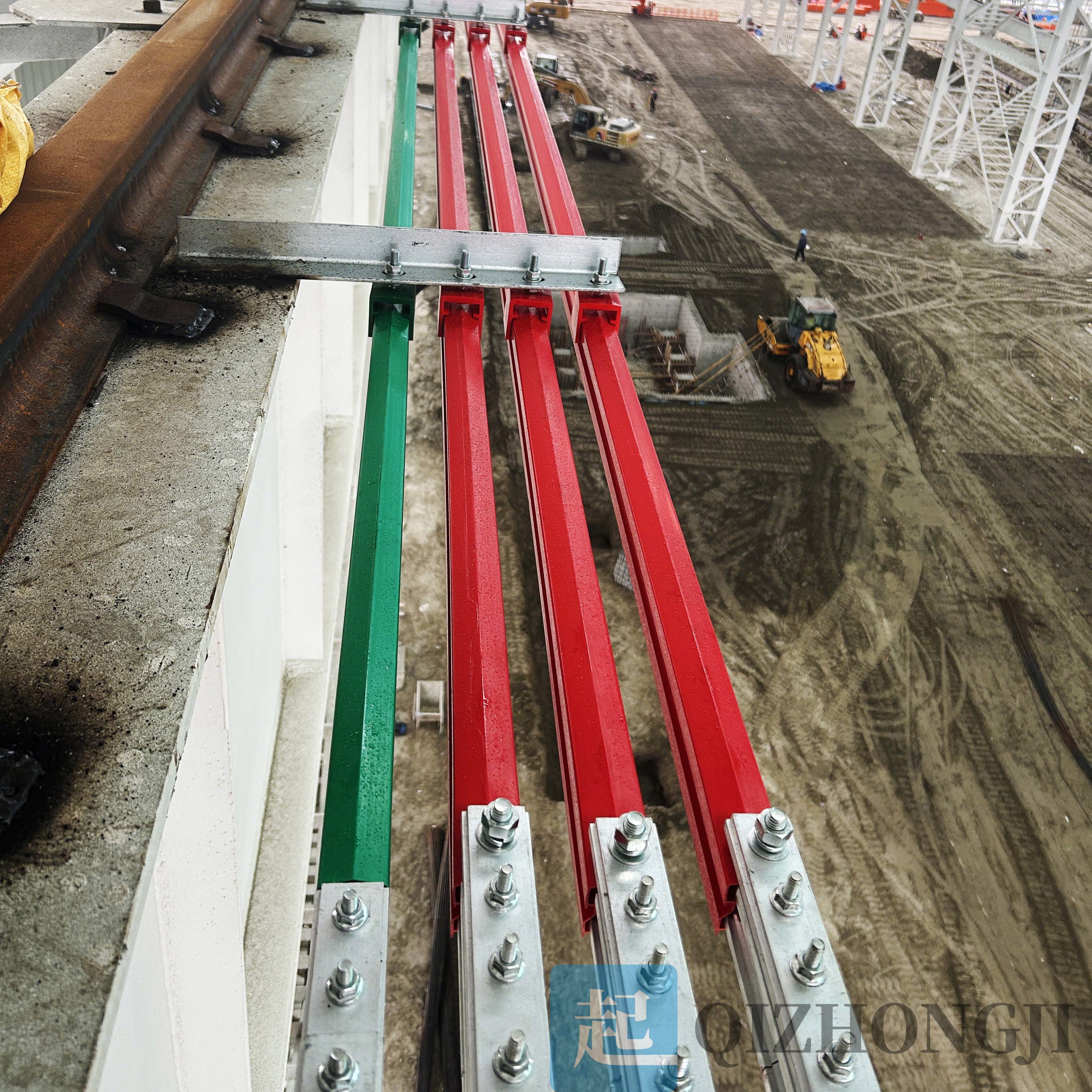

起重机常用滑触线分为导管式安全滑触线和单极组合式滑触线。导管式滑触线将铜排封闭在PVC护套中使用安全防护等级高适用于中小跨度。单极组合式滑触线各极分开放置载流量大适用于大跨度和重载场合。

河南克鲁德重工有限公司配套的滑触线系统采用高品质铜排导电性能优良。导管式滑触线适用跨度≤30m环境干燥室内场合。单极组合式适用跨度30m以上。露天或潮湿环境应选用不锈钢材质滑触线。

滑触线安装要求

滑触线的安装高度应保证集电器与滑触线接触良好。导管式滑触线的直线度偏差每10米不超过3mm。接头处铜排搭接长度不小于50mm连接螺栓扭矩按产品说明书要求拧紧。滑触线两端应设置电源进线盒。

集电器是滑触线的移动取电装置其碳刷与滑触线接触良好。集电器安装时应保证碳刷与滑触线的接触压力适中过小接触不良产生电弧过大则加速碳刷和滑触线磨损。碳刷磨损到原长度的1/3时应及时更换。

滑触线维护

滑触线的日常维护包括碳刷磨损检查、导轨表面清洁和接头螺栓检查。每月用干布清洁滑触线表面的积尘和油污保持导电良好。导轨局部磨损严重的应单独更换滑触线段。导管式滑触线护套破损时应及时修补。

⚠️ 滑触线维护前必须切断总电源并在电源开关处挂警示牌。集电器碳刷磨损不均时检查集电器压力弹簧是否失效。滑触线停电超过7天重新使用前应检查受潮情况必要时用吹风机驱潮。
