起重机的电气系统有多复杂？一台普通的桥式起重机，从电源进线到电机输出，中间经过主隔离开关、总接触器、分段控制器、限位开关、制动器电阻器……少说也有几十个电气元件。任何一个出问题，轻则停机，重则事故。所以今天咱们把电气系统掰开了揉碎了讲，争取一篇文章讲清楚维护和故障排查的门道。
一、起重机电气系统由哪几部分组成？
别看线路图密密麻麻，其实起重机电气系统就三大块：
1. 动力回路：负责给起升电机、大车电机、小车电机供电和控制。额定电压通常是380V/50Hz，三相交流。
2. 控制回路：负责逻辑控制，比如启动、停止、正反转、限位保护。通常是220V单相交流或直流。
3. 安全回路：紧急停止、门限位、风速仪、超载限制器等安全装置串联，一旦断开，整机断电。这是保命的东西，每次开机前必须检查。
| 子系统 | 主要元件 | 典型电压 | 维护重点 |
| 动力回路 | 断路器、接触器、热继电器、主令控制器 | 380V AC | 触点清洁、接线紧固 |
| 控制回路 | 控制变压器、中间继电器、时间继电器 | 220V AC / 110V DC | 线圈检查、整定值核对 |
| 安全回路 | 紧急停止、舱门开关、限位开关、风速仪 | 24V DC | 每月测试动作可靠性 |
| 电机 | 起升电机、大车电机、小车电机 | 380V AC | 绝缘电阻、温升、振动 |
| 照明与信号 | 工作灯、警铃、指示灯 | 36V AC / 24V DC | 灯具完好、亮度足够 |
二、日常维护的”三定”原则（照着做准没错）
电气维护最怕的就是”想起来才弄”，三天打鱼两天晒网。我总结了”三定”原则：
1. 定时：按周期检查
| 检查周期 | 检查项目 | 工具/方法 | 合格标准 |
| 每日开机前 | 安全回路是否导通 | 试灯或万用表 | 电阻<1Ω |
| 每周 | 控制箱内元件外观 | 目视检查 | 无烧灼、无松动 |
| 每月 | 绝缘电阻测量 | 500V兆欧表 | 主回路≥1MΩ，控制回路≥0.5MΩ |
| 每季度 | 接地系统检查 | 接地电阻测试仪 | 接地电阻≤4Ω |
| 每年 | 全面预防性试验 | 专业仪表+人员 | 符合GB/T 3811-2008要求 |
2. 定量：把数据量化
电气参数不是”差不多就行”，每个数据都有标准：
| 参数项目 | 合格标准 | 超标危害 | 处理方法 |
| 起升电机绝缘电阻 | ≥1MΩ（500V摇表） | 漏电、触电风险 | 烘干预热或更换 |
| 控制回路绝缘电阻 | ≥0.5MΩ | 误动作、控制失灵 | 查找潮气来源 |
| 电机温升（环境40℃） | A级≤65K，B级≤80K | 绝缘老化、烧毁 | 检查负载是否超限 |
| 制动器电源电压 | 额定电压±10% | 制动不可靠 | 检查电源变压器 |
| 接地电阻 | ≤4Ω | 漏电时外壳带电 | 增加接地极 |
| 接触器吸合电压 | 额定电压的85%~110% | 不能吸合或释放慢 | 更换电源或接触器 |
3. 定期：根据工况调整
高温车间、潮湿环境、粉尘车间，三种工况的检查周期要分别缩短。拿高温车间来说，电机温升本来就高，加上夏季环境温度，可能直接超限。这种情况下，每日测温、每周检查绝缘是基本操作。
三、常见故障与快速排查方法（收藏备用）
| 故障现象 | 最可能原因 | 排查步骤 | 解决措施 |
| 合不上闸 | 短路或漏电 | 1.拆线逐段测绝缘 2.查电机绕组 | 找出短路点绝缘处理 |
| 接触器嗡嗡响 | 铁芯有污物或电压不足 | 1.拆开清洁铁芯 2.测控制电压 | 清洁后加电压，如不行换接触器 |
| 电机不转 | 电源缺相或接触不良 | 1.测三相电压是否平衡 2.查保险丝 | 恢复缺相、紧固接线 |
| 电机发热严重 | 过载或缺相运行 | 1.测负载电流 2.查热继电器整定 | 减载或调大热继整定值 |
| 限位不灵 | 开关损坏或调整不当 | 1.手动测试开关 2.测通断 | 调整机械撞块或更换限位开关 |
| 制动器松不开 | 制动弹簧压力过大 | 1.测制动电流 2.手动测试 | 调整弹簧压力至规定值 |
排查口诀送给大家：故障查修不要慌，一测二看三闻四摸五量。测电压、量电阻、看外观、闻异味、摸温度，五步走完，80%的故障都能定位。
四、电气故障分布与维护效果（走势图）

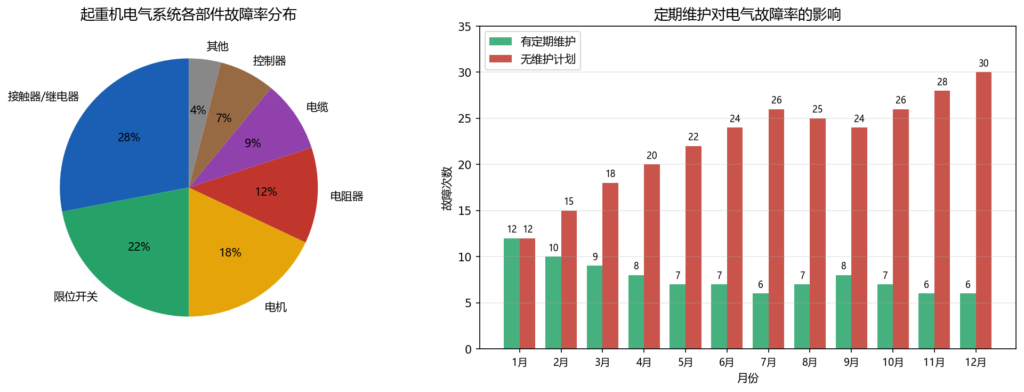

左图为起重机电气系统各部件故障率分布，接触器/继电器占比最高（28%），其次是限位开关（22%）和电机（18%）——这三个部件是日常巡检的重中之重。右图对比了有无定期维护的故障率差异：有维护计划的全年故障次数约80次，无维护计划的则高达260次，差距超过3倍。
五、四象限故障分析法（高级技巧）
这个方法是我多年现场经验总结的，专门用来分析频繁出现的故障：
| 象限 | 特征 | 典型原因 | 处置策略 |
| Ⅰ高频+高危 | 频繁发生且危险 | 设计缺陷/选型不当 | 立即改造，不等不靠 |
| Ⅱ低频+高危 | 偶尔发生但危险 | 操作失误/偶发因素 | 加装保护装置 |
| Ⅲ高频+低危 | 频繁但影响小 | 元器件质量差 | 改善备件品牌、加强巡检 |
| Ⅳ低频+低危 | 偶尔且影响小 | 自然老化 | 定期更换计划 |
建议建立故障台账，统计三个月数据后做四象限分析，重点关注Ⅰ象限和Ⅲ象限。
六、参考文献与标准
1. GB/T 3811-2008《起重机设计规范》—— 电气系统设计基本要求。
2. GB 6067.1-2010《起重机械安全规程》—— 电气安全保护要求，包括短路保护、过流保护、零位保护等。
3. GB/T 10051.1-2010《起重吊钩》—— 超载限制器的设置要求。
4. JB/T 1306-2008《电动单梁起重机》—— 电动单梁起重机的电气配套要求。
电气维护这事，说到底是”细节决定成败”。每次巡检多花5分钟，可能就省下事后2小时的抢修。养成好习惯比什么都重要。设备用得好不好，七分靠维护，三分靠选用。希望这篇文章对大家有帮助，有问题随时交流。
