起重机变频调速系统应用技术

变频器作为现代起重机电气调速系统的核心部件，通过调节电机电源频率和电压实现转速的平滑调节。相比传统的绕线转子电机串电阻调速、涡流制动器调速等方式，变频调速具有效率高、调速范围宽、机械特性硬、维护方便等优点，已成为起重机调速系统的主流方案。本文系统介绍起重机专用变频器的选型方法、参数设置、安装调试和故障诊断技术。

一、起重机负载特性分析

起重机属于典型的位能性负载，其负载特性与普通风机、水泵等平方转矩负载有本质区别。了解起重机负载特性是正确选型和应用变频器的基础。

1. 起升机构负载特性：起升机构负载转矩与起重量成正比，与转速无关，属于恒转矩负载。下降时，负载转矩方向不变但电机转向相反，电机处于发电状态，需要制动单元消耗回馈能量。

2. 运行机构负载特性：大车、小车运行机构属于反抗性负载，负载转矩方向随转向改变。起动时需要克服静摩擦和惯性，运行中主要是滚动摩擦阻力。

3. 旋臂机构负载特性：旋臂起重机回转机构负载特性复杂，与臂架幅度、吊重、回转角度有关，需要根据具体工况分析。

二、变频器选型要点

1. 容量选择原则：变频器额定电流应大于电机额定电流的1.1倍，起升机构建议选大一档。对于频繁起制动的场合，应考虑变频器的过载能力。

2. 控制方式选择：起重机推荐采用矢量控制，矢量控制具有低速大转矩、动态响应快的特点。有PG矢量控制精度更高，适合定位要求高的场合。

3. 制动单元选型：下降时电机处于发电状态，需通过制动单元和制动电阻消耗回馈能量。制动单元容量应大于最大回馈功率。

4. 能量回馈单元：对于功率较大的起重机（>30kW），建议采用能量回馈单元，将回馈能量送回电网，节能效果显著，投资回收期一般2-3年。

表1：变频器容量选型对照表

三、关键参数设置

变频器参数设置直接影响起重机的运行性能和安全性，需要根据具体工况合理设置。

1. 加减速时间：起升机构建议5-10秒，大车运行可适当延长至10-15秒。加减速时间过短会导致过流、过压故障，过长会影响工作效率。

2. S曲线过渡：启用S曲线过渡功能，使启停更平滑，减少机械冲击。S曲线时间一般设为加减速时间的10-20%。

3. 转矩提升：低频时电机转矩下降，需要转矩提升补偿。起升机构转矩提升5-10%，运行机构2-5%。

4. 载波频率：载波频率影响电机噪声和变频器发热。一般设为2-4kHz，降低电机噪声。

5. 制动频率：起升机构下降时投入制动，制动频率一般设为0.5-2Hz，实现零速悬停。

表2：变频器关键参数设置参考值

四、安装与接线

变频器安装需注意以下事项：

1. 环境要求：环境温度-10至+40摄氏度，湿度小于90%无凝露，海拔低于1000m。超过上述条件需降容使用。

2. 柜内布置：变频器周围应留有足够的散热空间，上下各留100mm以上。柜内通风良好，必要时加装散热风扇。

3. 接线要求：输入输出电缆分开走线，避免干扰。控制电缆采用屏蔽电缆，屏蔽层单端接地。

4. 接地要求：变频器接地必须可靠，接地电阻小于4欧姆。PE端子与电机外壳、柜体可靠连接。

5. 制动电阻安装：制动电阻发热量大，应远离变频器和易燃物，安装在通风良好处。

五、常见故障处理

1. 过流故障：检查电机绝缘、负载是否卡死、加速时间是否过短。如电机绝缘正常，可适当延长加速时间。

2. 过压故障：检查制动单元是否正常、减速时间是否过短。如制动单元正常，可适当延长减速时间。

3. 欠压故障：检查输入电源电压是否正常、进线断路器是否跳闸。

4. 过热故障：检查散热风扇是否正常、环境温度是否过高、柜内通风是否良好。

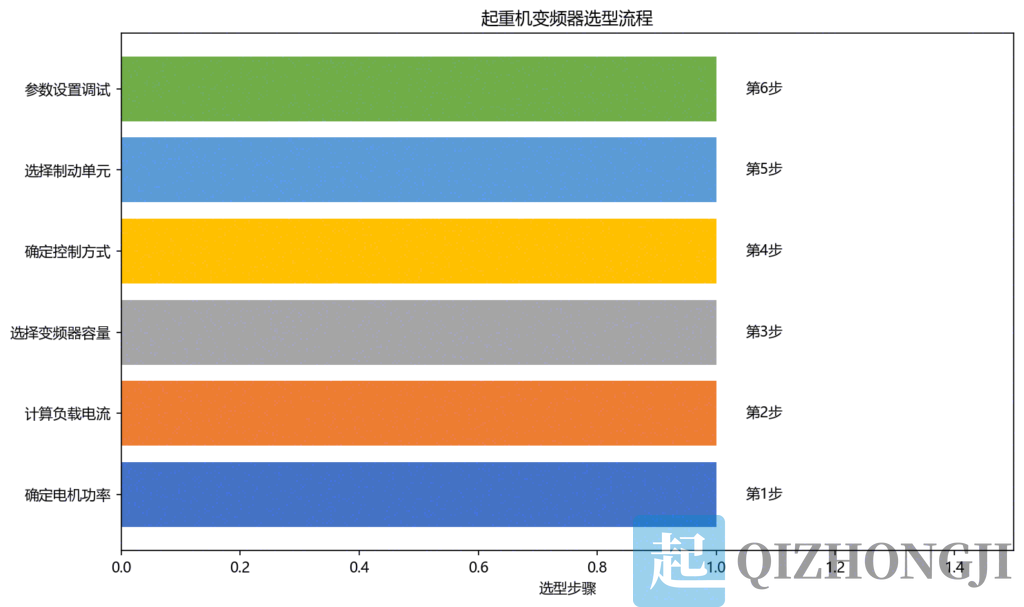

图1：起重机变频器选型流程

结语

起重机变频调速系统应用需要综合考虑负载特性、安全要求、环境条件等因素。正确选型、合理设置参数、规范安装是系统可靠运行的基础。随着技术进步，新一代变频器具有更多功能，如无传感器矢量控制、自动调谐、预测性维护等，进一步提高了起重机调速系统的性能和可靠性。
