起重机臂架结构与伸缩系统技术规范

臂架是汽车起重机和塔式起重机的主要承载构件，臂架伸缩系统实现工作长度的变化。本文根据GB/T 3811-2008和GB 6067.1-2010标准，介绍臂架的结构形式、伸缩机构原理和安全使用要求。

臂架类型与结构特点

起重机臂架主要分为箱形伸缩臂和桁架式臂架两大类。箱形伸缩臂采用高强度钢板焊接成矩形或多边形截面，通过多级液压缸实现伸缩，最大工作长度可达70m。其优点是运输状态长度短、展开速度快。桁架式臂架由钢管和型钢焊接成空间桁架结构，最大长度可达100m以上，自重轻但须分段组装。塔式起重机的臂架通常采用桁架结构，通过平衡臂和起重臂的组合实现大幅度覆盖。河南克鲁德重工在50t级汽车吊上采用六边形截面箱形臂，相比矩形截面减重8%的同时抗弯刚度提升12%。

伸缩机构原理与安全限位

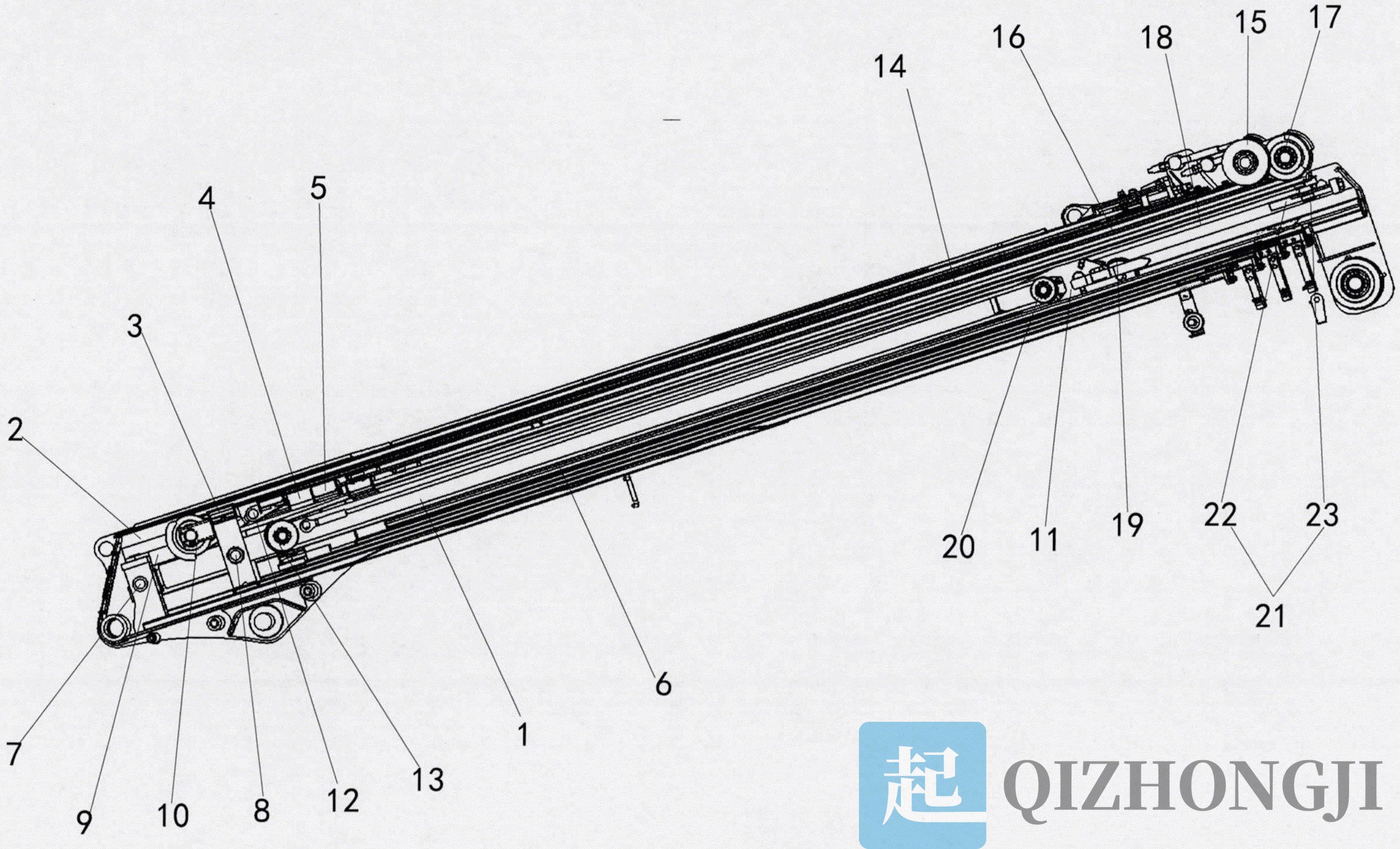

箱形伸缩臂的伸缩机构通常采用一级或多级液压缸加钢丝绳滑轮组来实现多级同步伸缩。以五节臂为例：一级液压缸推动第二节臂，同时通过钢丝绳机构带动第三、四、五节臂同步伸出。回缩时顺序相反。各级臂间设有滑块和导向板减少摩擦和偏载。安全限位装置包括长度限制器（防止臂架过伸）、角度限制器（防止臂架超出允许角度范围）和过载限制器（实时监测吊重）。当任一限位触发时，系统自动切断危险方向的动力。

使用安全要求与维护要点

臂架使用前须进行目视检查，确认焊缝无裂纹、臂体无局部变形、滑块磨损量在规定范围内。伸缩操作须在空载或轻载下进行，严禁带载伸缩。臂架全伸后使用前须确认吊重不超过对应臂长下的额定起重能力。检查钢丝绳在卷筒上的缠绕情况，不得有乱绳或打折现象。臂架滑块每500工作小时须检查一次，磨损超过3mm须更换。河南鸿升起重机在月度保养中特别要求检查臂架根部铰点销轴处是否有异常磨损或间隙。活络支腿及臂架润滑点每100工作小时须加注润滑脂一次。
