起重机支腿结构与稳定性控制技术

支腿是汽车起重机和轮胎式起重机作业时的支撑基础，其正确展开和支撑直接影响整机稳定性。本文根据GB/T 3811-2008和GB 6067.1-2010标准，介绍支腿结构类型、液压系统配置和安全操作要求。

支腿结构类型与技术参数

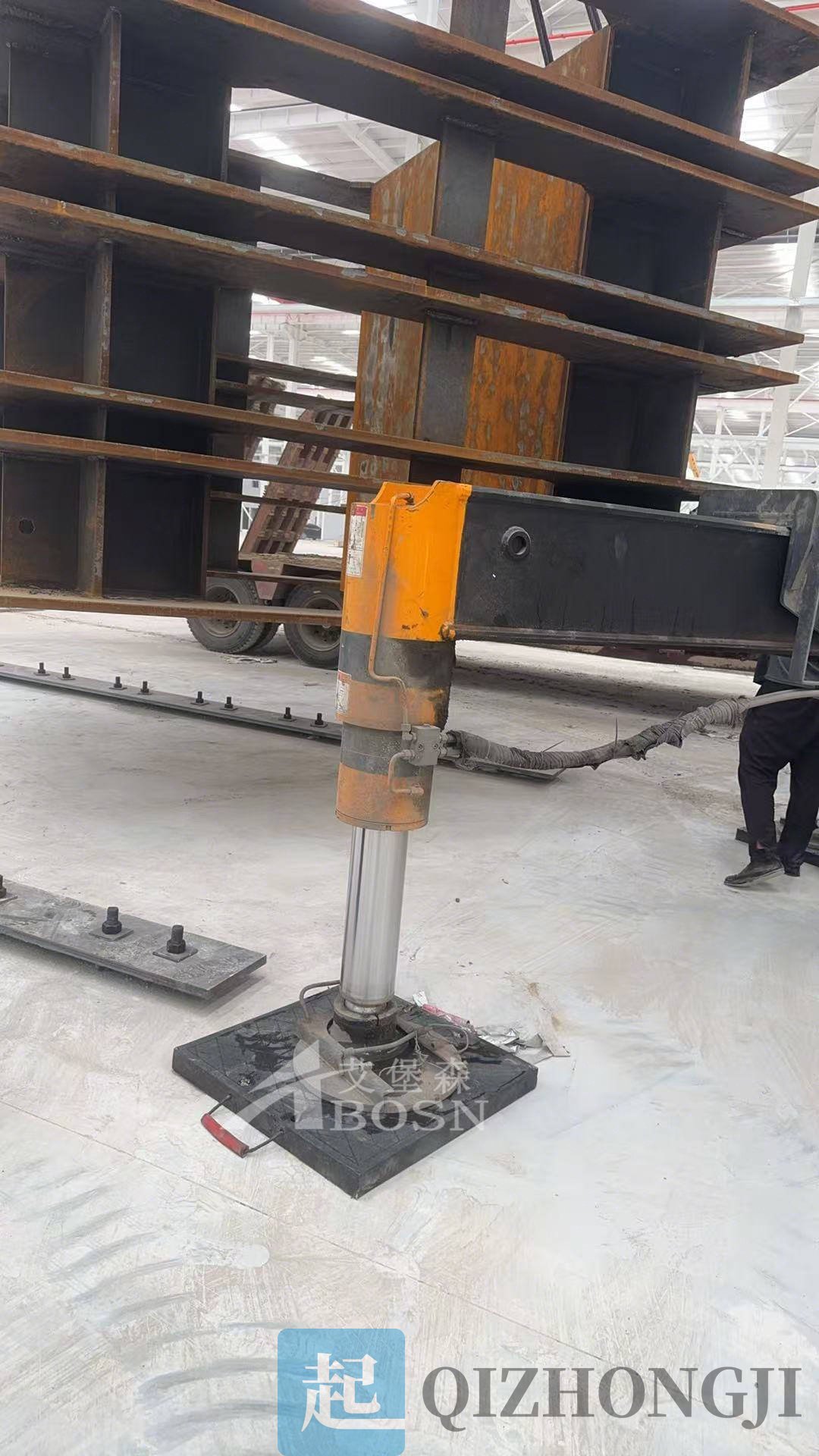

汽车起重机常用的支腿类型包括H型、X型和蛙式三种。H型支腿采用水平加垂直双液压缸驱动，展开后支撑面积最大，适用于中大吨位汽车吊。X型支腿通过斜向伸缩同时完成水平和垂直动作，支撑面积居中，适合狭窄场地作业。蛙式支腿为摆动式结构，结构紧凑但支撑面积最小，主要用于小型随车起重机。支腿的横向跨距和纵向跨距是决定整机稳定性的关键参数，跨距越大抗倾覆能力越强。50t级汽车吊的支腿横向跨距通常为5.5至6.5m，纵向跨距为5至6m。

液压系统配置与调平控制

支腿液压系统由液压泵、多路换向阀、液压锁、双向液压缸和管路组成。液压锁是防止支腿意外回收的安全装置，在液压软管破裂时能自动锁止。调平控制方式分为手动调平和自动调平两种。手动调平依靠水平仪指示由操作人员逐腿调整，适用支腿数量少的工况。自动调平系统通过倾角传感器实时监测车身水平度，电控比例阀自动调节各支腿伸缩量，实现一键自动调平。河南克鲁德重工在50t以上产品中标配自动调平系统，调平精度达到正负0.5度。

稳定性校核与安全操作

支腿作业前须确认地面承载力满足要求，一般要求地基承载力不小于200kPa。支腿下方须垫设路基箱或钢板，面积不小于支腿盘面积的2倍，防止局部沉降导致整车倾覆。按GB/T 3811-2008条，起重机的抗倾覆稳定系数在工作状态下不低于1.5，非工作状态下不低于1.4。稳定性校核须考虑起吊载荷、臂架自重、风载荷和坡度影响的综合力矩。操作人员须确保支腿完全展开到位，水平指示气泡居中后方可进行起重作业。在软地基施工时须特别注意，必要时进行地基处理后再作业。
