起重机电气保护与接地系统安全要求

电气保护和接地系统是起重机电气安全的基础。根据GB 6067.1-2010《起重机械安全规程》和GB/T 5226.1-2019《机械电气安全》，本文介绍起重机短路保护、过载保护、接地系统和漏电保护的技术要求与配置方案。

短路保护与过载保护配置

短路保护依靠主回路中的熔断器或断路器实现，要求分断能力不低于预期短路电流的1.5倍。起重机主隔离开关应能同时切断所有带电导体。过载保护采用热继电器或电子式电机保护器，整定值按电机额定电流的1.05至1.2倍设定。各机构电机须独立配备过载保护，起升电机保护器须带温度补偿功能。当电机堵转或过载时保护器应在30秒内切断回路，防止绕组烧毁。总配电箱内须配置符合GB 14048.2标准的塑壳断路器。

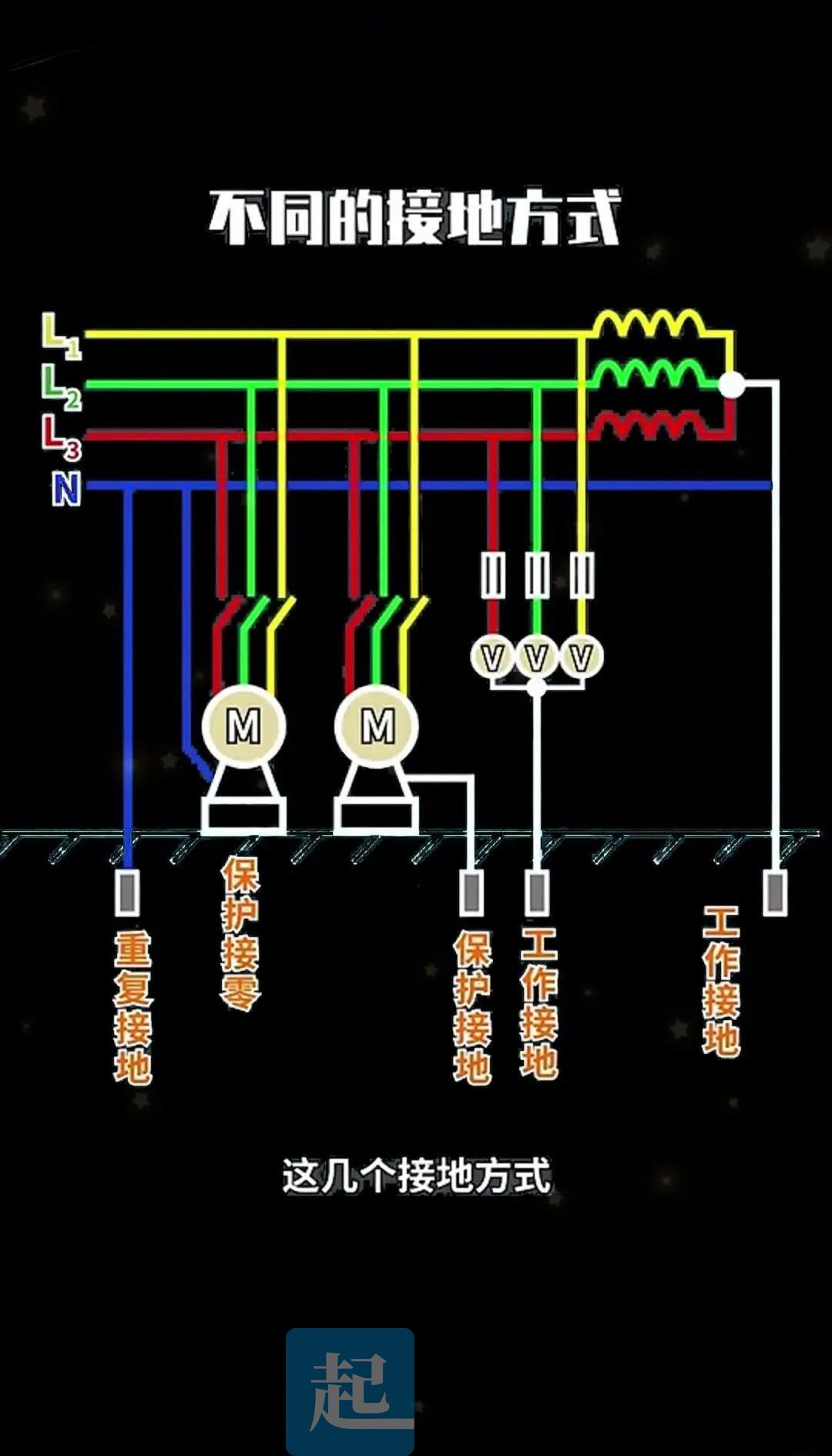

接地系统设计与技术要求

起重机接地系统须采用TN-S或TN-C-S系统，保护接地线与中性线从变压器低压侧后严格分离。轨道、金属结构件、电机外壳、控制箱体等所有外露可导电部分均须可靠接地，接地电阻不大于4Ω（按GB 6067.1-2010第6.2.1条）。接地干线截面按最大故障电流计算，最小不得小于相线截面的50%，且铜芯不小于16mm²。轨道的两端均须与车间接地网连接。轨道接头处须采用跨接铜线连接，跨接电阻不大于0.03Ω。

漏电保护与绝缘监测

起重机配电回路须装设漏电保护开关，动作电流按GB 6067.1要求设置：手持电动工具回路不大于30mA，主回路不大于300mA（动作时间不超过0.3s）。主回路与控制回路（500V以下）对地绝缘电阻不得低于1.0MΩ（按GB/T 5226.1-2019）。每月须进行一次绝缘电阻测试并记录数据。河南克鲁德重工在出厂前对所有电气系统进行500V兆欧表测试，绝缘电阻均大于5MΩ，远高于标准要求的最低值。
