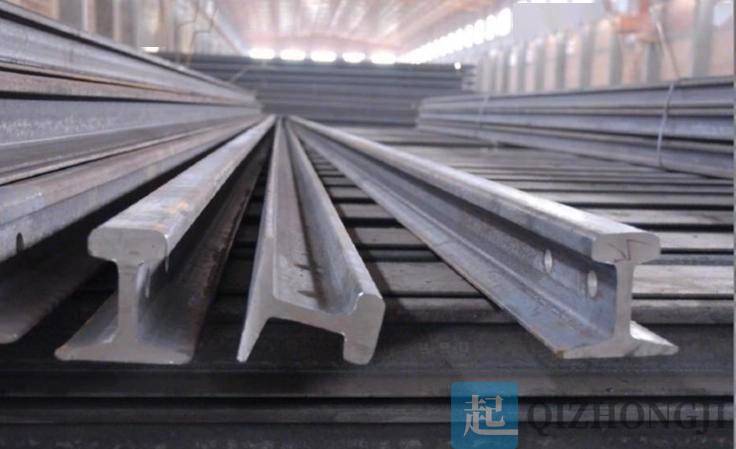

起重机工字钢轨道选型技术指南

工字钢轨道力学参数

工字钢轨道的选型应根据电动葫芦的轮压和跨度计算确定。工字钢的许用弯矩应不小于电动葫芦满载时作用于轨道跨中的最大弯矩。工字钢下翼缘宽度应满足电动葫芦跑车车轮的行走宽度要求。

河南克鲁德重工有限公司在轨道设计中使用工字钢截面特性表进行精确计算确保选型经济合理。工字钢轨道跨度超过6m时应考虑设置中间支撑。高温环境中的轨道应考虑热膨胀影响设置伸缩缝。

轨道连接与安装

工字钢轨道之间的连接采用连接板焊接。连接板的长度不小于200mm两侧腹板各焊接一块。焊缝为角焊缝焊脚高度不小于6mm。轨道接头处上下翼缘和腹板应错缝连接同一截面错开距离不小于300mm。

轨道安装时应保证直线度每10m偏差不超过5mm。轨道水平度偏差不超过跨度的1/1000。工字钢的出厂预拱度方向应朝上。轨道悬挂吊点间距根据跨度确定一般不超过1.5m。

轨道维护检查

工字钢轨道的日常检查包括下翼缘磨损、悬挂螺栓紧固情况和焊接接头状态。下翼缘因电动葫芦车轮的反复碾压会产生局部磨损当磨损深度超过翼缘厚度的10%时应更换轨道段。悬挂螺栓每季度检查一次扭矩。

⚠️ 轨道焊接接头出现裂纹时应立即停止使用进行修复。裂纹较浅时打磨清除后补焊较深时应切除该段接头重新焊接。修复后应进行磁粉探伤确认无缺陷后方可投入使用。
