液压系统是起重机起升和运行机构的重要动力源，油缸和油泵的性能参数直接影响系统工作压力和运行效率。本文介绍起重机液压油缸与油泵的技术参数选型、密封件选型要点及管路布置规范。

一、液压油缸技术参数

起重机液压油缸按结构分为单作用缸和双作用缸两种。单作用缸靠液压力伸出、重力或弹簧回缩，常用于支腿油缸。双作用缸由液压力控制伸出和缩回两个方向，用于吊臂变幅和伸缩。选型时主要考虑缸径、活塞杆径、工作压力和行程四项参数。根据JB/T 10205-2010液压缸标准，工程机械液压缸额定压力为16~25MPa。

表1：常用起重机液压油缸技术参数

缸径(mm)	活塞杆径(mm)	额定压力(MPa)	最大行程(mm)	推力(kN)@16MPa	适用部位
63	36	16	500~2000	49.9	支腿水平
80	45	20	600~3000	100.5	支腿垂直
100	56	20	800~4000	157.0	变幅油缸
125	70	25	1000~5000	245.4	伸缩油缸
140	80	25	1200~6000	384.8	主臂变幅
160	90	25	1500~8000	502.7	大吨位变幅

二、油泵选型参数

液压油泵分为齿轮泵、柱塞泵和叶片泵三类。齿轮泵结构简单、价格低但对油液污染敏感度中等，适用于中低压系统(<=20MPa)。柱塞泵效率高、压力可达35MPa，适用于大吨位起重机的变幅和伸缩回路。叶片泵运行平稳但耐压较低(<=17MPa)，多用于辅助回路。选型时根据系统工作压力和流量需求匹配泵的排量。

表2：液压油泵类型与技术参数对比

油泵类型	额定压力(MPa)	排量范围(mL/r)	效率(%)	噪声(dB)	适用系统
齿轮泵	16~20	5~100	85~90	65~75	中低压回路
柱塞泵	25~35	10~500	92~96	70~80	主回路/变幅
叶片泵	14~17	5~200	80~88	55~65	辅助回路

三、密封件选型

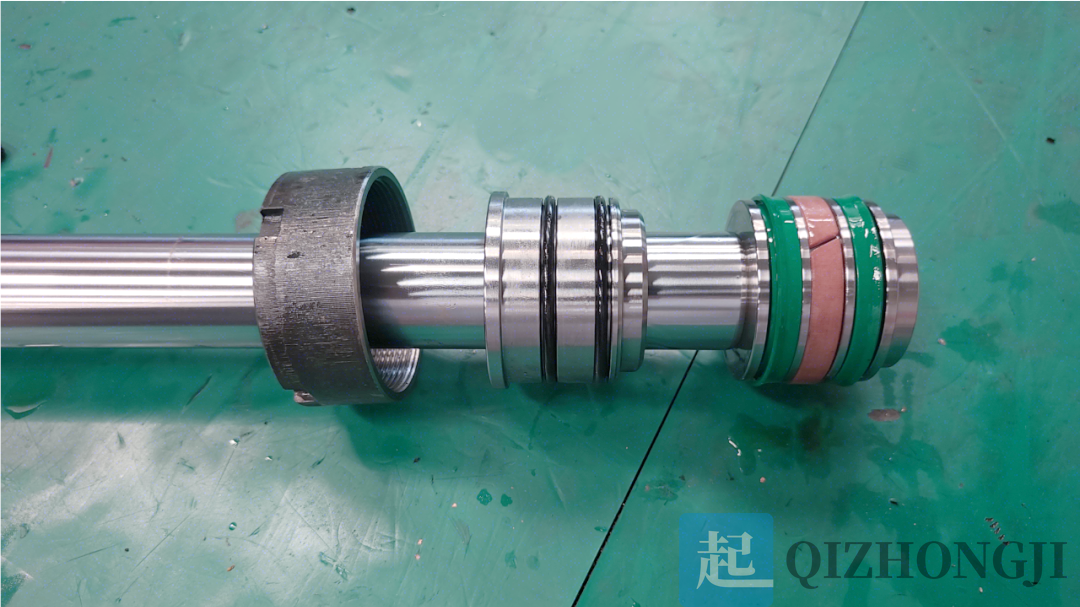

液压系统密封件直接影响油缸和油泵的工作效率和泄漏控制。活塞密封常用U形密封圈或组合密封圈（以聚氨酯PU为主体材料），适用温度-30~+100℃。防尘圈采用丁腈橡胶(NBR)，防止外界杂质进入油缸。O形圈主要用于法兰端面静密封。根据GB/T 10708-2000标准，液压缸密封件的泄漏量在额定压力下不超过0.5mL/min。

密封件选型时需要考虑介质兼容性：矿物基液压油用NBR密封件；磷酸酯抗燃油用氟橡胶(FKM)或乙丙橡胶(EPDM)。油缸若在户外严寒环境(-25℃以下)作业，密封件应选用耐低温聚氨酯材料。
