单梁悬挂起重机技术参数配置全解析（水务专用版）

适用对象：LX型电动单梁悬挂起重机（0.5t-16t）

撰写时间：2026-05-05

适用场景：自来水厂、污水处理厂、水务工程

用途：电动单梁悬挂起重机购前参考

一、单梁悬挂起重机在水务行业的应用概述

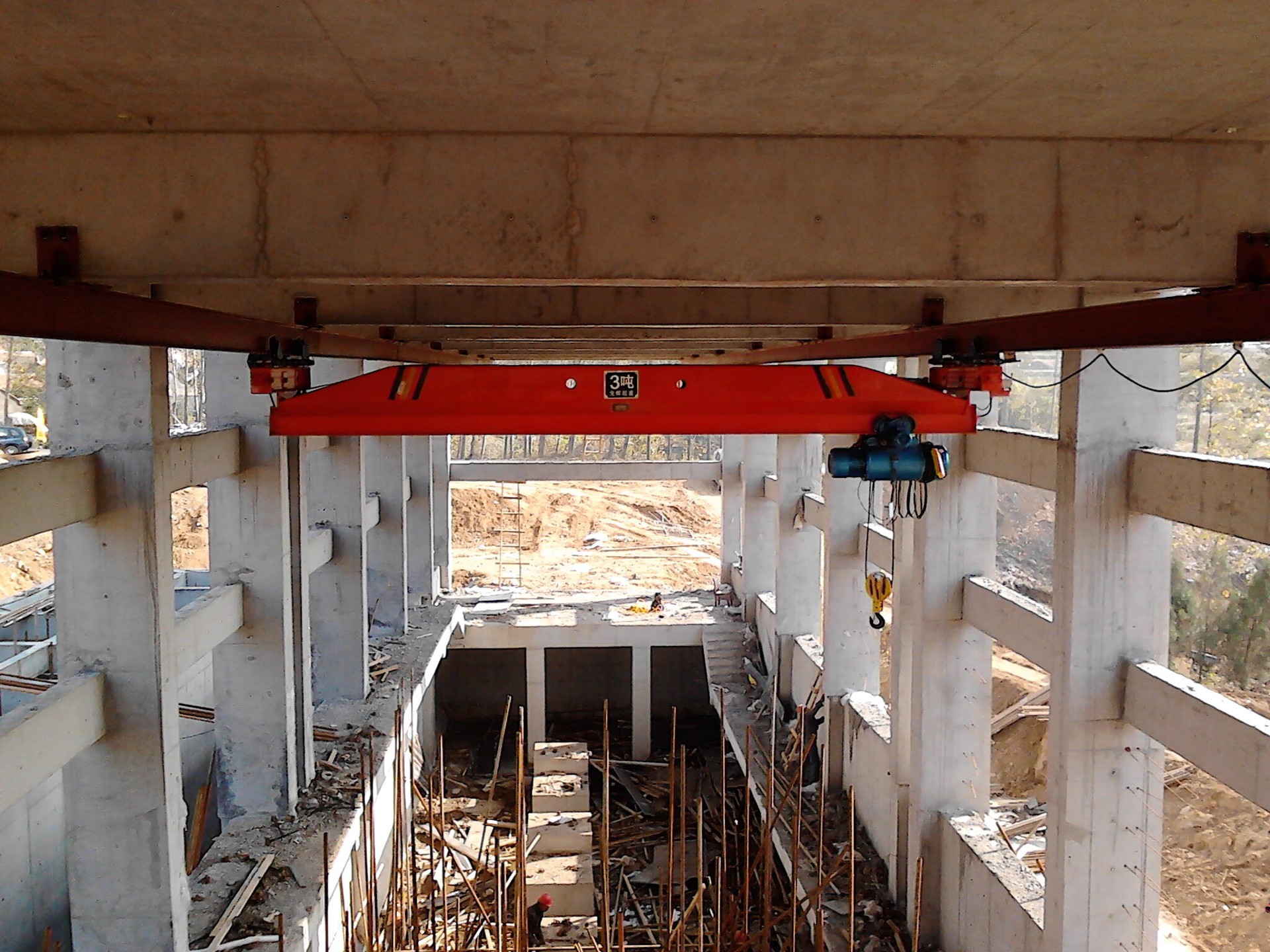

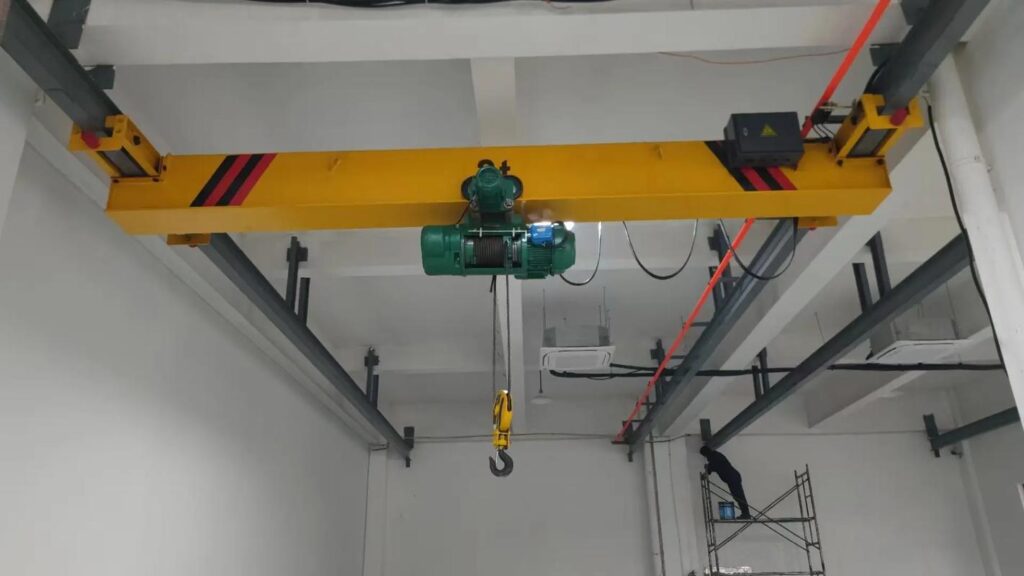

电动单梁悬挂起重机，悬挂单梁起重机（代号LX）因其不占用地面空间、结构紧凑、安装便捷的特点，成为自来水厂和污水处理厂理想的起重设备。在这类环境中，起重机主要用于：

核心应用场景：

• **泵房区域**：吊装进出水水泵、电机、减速机等设备（2-10t）
• **格栅间/沉砂池**：吊装格栅除污机、刮泥机、阀门等设备（1-5t）
• **加药间**：吊装加药装置、搅拌设备、计量泵等（0.5-2t）
• **污泥处理区**：吊装污泥脱水机、螺旋输送机、污泥泵等（3-10t）
• **维修车间**：日常维修吊装各种机械设备（2-5t）
• **管廊/阀门井**：吊装大口径阀门、管道配件（1-8t）

水务行业特殊要求：

• 防腐处理：潮湿环境需采用热镀锌或重防腐油漆
• 防爆要求：污泥消化池、沼气区域需防爆设计（ExdIIBT4）
• 防潮绝缘：电机、电器元件需防潮处理（防护等级IP55以上）
• 耐腐蚀钢丝绳：优先选用不锈钢丝绳或镀锌钢丝绳

与LD型对比优势：

二、核心技术参数详解（水务行业专用）

2.1 额定起重量（Gn）

针对水务行业设备特点，推荐以下配置：

选型要点： 建议实际起重量预留20%余量，例如吊装8t设备应选用10t规格。

2.2 跨度（S）

自来水厂/污水处理厂通常跨度较大，需根据水池、设备布局确定：

注意事项： 跨度超过16m时，需对主梁进行挠度校核，并考虑起重机自重对屋架结构的影响。

2.3 起升高度（H）

水务行业起升高度需考虑池深、设备高度：

2.4 工作级别（GB/T 3811）

水务行业起重机使用频率中等，推荐配置：

2.5 运行速度参数（水务行业推荐）

调速建议： 泵房、精密设备区域推荐变频调速（VFD），实现0-额定转速无级调节，避免吊装时晃动。

2.6 悬挂轨道配置

轨道安装要求： 水平度≤3mm/6m，轨道接缝间隙≤2mm，接头高低差≤1mm。水务环境建议轨道采用环氧富锌漆处理。以上选型按最小间距计算，具体选型需按图集计算，可联系我们获取文件。

2.7 起升机构配置（防腐防潮型）

2.8 防腐、防爆、防潮特殊配置

2.9 操控方式配置

推荐配置： 3t以下选无线遥控；5t及以上建议无线遥控；防爆区域必须选用防爆型无线遥控。也可做机房自动化操作，一台主机管理整个厂区悬挂单梁起重机设备。

2.10 安全装置配置（水务行业强制要求）

三、典型配置方案（水务行业）

方案A：加药间/小型泵房（0.5-2t，A3工作级别）

方案B：标准泵房（3-5t，A4-A5工作级别）

方案C：大型泵房/污泥处理区（10-16t，A5工作级别）

—

四、选型注意事项（水务行业专用）

4.1 现场勘测核查清单

在水务行业选型前，务必核查以下现场条件：

□ 厂区类型（自来水厂/污水处理厂/工业废水处理）

□ 各区域功能划分（泵房/格栅间/沉淀池/污泥区/加药间）

□ 厂房屋架结构形式（门式刚架/框架结构/排架结构）

□ 屋架下弦标高（决定起升高度）

□ 现有工字钢轨道型号（I16/I18/I22/I30/I36）

□ 轨道承载力验算（轮压≤轨道允许值）

□ 轨道水平度（≤3mm/6m）

□ 轨道接缝质量（间隙≤2mm，高低差≤1mm）

□ 环境湿度等级（普通/潮湿/特湿）

□ 防爆区域划分（非防爆/ExdIIBT4/ExdIICT4）

□ 电源接入点位置（380V三相，建议就近取电）

□ 环境温度（-20℃~+40℃为常规，污水厂冬季需注意）

□ 腐蚀性介质（氯气/臭氧/酸碱/硫化氢）

4.2 与LD型单梁桥式的选择对比（水务行业）

选择建议： 水务行业优先选LX型，特别是改造项目、紧凑型水厂；新建大型水厂、起重量>16t或跨度>22.5m选LD型。

4.3 水务行业常见配置误区

4.4 特别提示：污泥消化池防爆要求

污水处理厂污泥消化过程中会产生沼气（主要成分甲烷），属于易燃易爆气体。在污泥消化池、沼气柜区域，起重机必须符合：

• **防爆等级：** ExdIIBT4（dIIB类气体，表面温度≤135℃）
• **防爆范围：** 地面以上2米范围内所有电器设备（电机、限位开关、按钮、灯具）
• **非防爆区域：** 消化池外15米外、污泥浓缩池、脱水机房等可按普通型配置
• **防爆认证：** 所有防爆设备必须有国家防爆电气产品质量监督检验中心颁发的防爆合格证

五、结语

单梁悬挂起重机（LX型）凭借其结构紧凑、安装便捷、造价经济的特点，成为自来水厂和污水处理厂理想的起重设备。在水务行业选型配置时，核心在于精准匹配实际使用需求，并特别重视防腐、防爆、防潮三大特殊要求。

配置要点总结：

1. 根据吊装设备重量选起重量（0.5-16t），预留20%余量
2. 根据水池、泵房布局选跨度（5-22.5m）
3. 根据环境选防腐等级（标准型/加强型/特种型）
4. 根据区域划分选防爆等级（非防爆/ExdIIBT4）
5. 根据使用频率选工作级别（A3/A4/A5）

建议在采购前，委托专业厂家进行现场勘测，特别是对现有工字钢轨道的承载力验算和防爆区域划分确认，这是确保设备安全运行的关键环节。合理的配置方案，既能满足生产需求，又能确保设备长期稳定运行，为水务行业的安全生产保驾护航。

*本文档由小旺旺整理，基于GB/T 3811、GB 6067.1、JB/T 1306等标准编写，专为自来水厂、污水处理厂定制。
