单轨吊选型指南：电动葫芦怎么选才对

单轨吊选型指南：电动葫芦怎么选才对

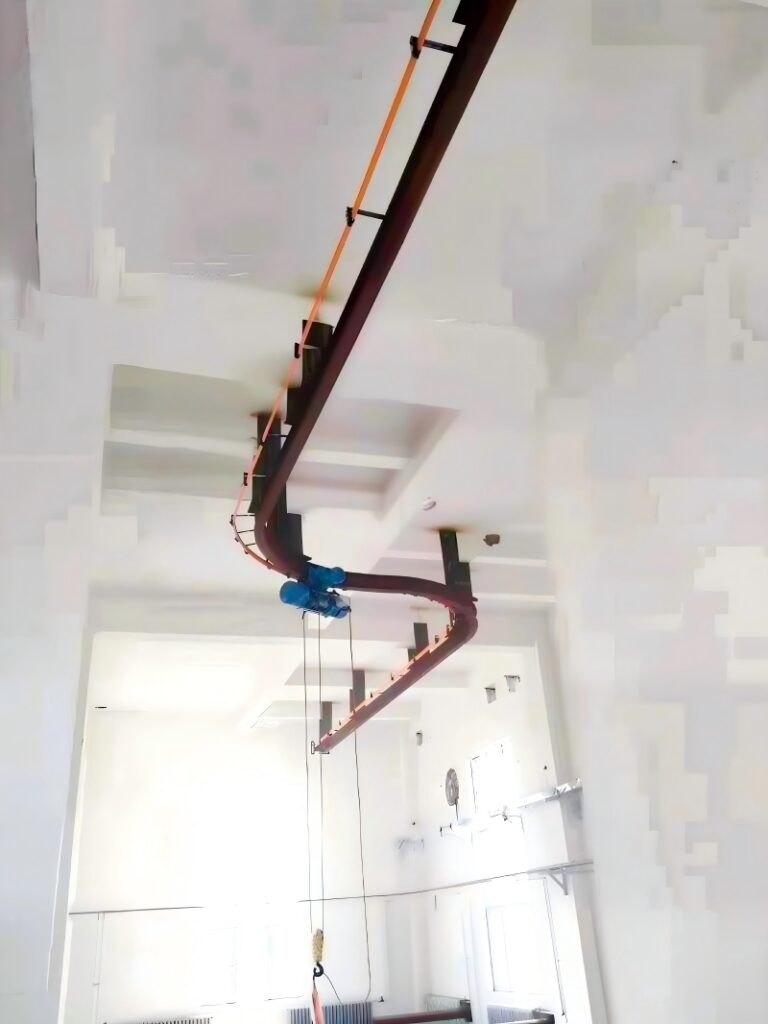

买单轨吊第一步就是选电动葫芦，选错了后悔好几年。CD型和MD型怎么选？起重量怎么定？轨道怎么配？咱们挨个说清楚。

先搞明白你的工况

选电动葫芦之前，你得先回答这几个问题：

1. 用在什么地方？工厂车间、污水处理厂、还是仓储物流？

2. 吊多重的物件？0.5吨还是10吨？

3. 需要起升多高？6米还是12米？

4. 使用频率高不高？一天用几次还是频繁使用？

5. 有没有特殊要求？防爆？防腐？双速？

6. 厂房条件怎么样？跨度多大？梁底间隙多少？

这些问题想清楚了，选型就有方向了。接下来咱一步一步说。

CD型还是MD型？这是第一个选择

电动葫芦分两种基本型号：CD型和MD型。

CD型是单速起升，只有一种起升速度。结构简单、价格便宜、维护方便，适合大部分普通工况。你车间里搬搬物料、吊吊零件，CD型完全够用。

MD型是双速起升，有常速和慢速两挡。慢速一般是常速的十分之一左右，用来精确对位。比如模具安装需要毫米级的精度，精密设备吊装不能有冲击，这种就得用MD型。

价格上MD型比CD型贵20%到30%，多了一套慢速电机。但如果你确实需要精确对位，这笔钱不能省。用CD型靠点动来实现慢速对位，既伤电机又不安全。

我的建议：一般工况选CD型，需要精确对位选MD型。别为了省钱选CD型硬干精密活，也别普通搬运非要上MD型，合适就行。

起重量怎么定？

起重量是选型最核心的参数，选小了不够用，选大了浪费钱。

常见规格：0.5吨、1吨、2吨、3吨、5吨、10吨。注意，图集05G359-3规定单轨吊电动葫芦最大不超过10吨，单梁悬挂起重机不超过5吨，弧线轨道不超过3.2吨。

选起重量记住两个原则：

第一，按最大吊重选，不是按平均吊重。你大部分时候吊2吨，偶尔要吊3吨，那就得选3吨的，不能选2吨的硬撑。

第二，考虑未来发展。现在只吊3吨，但以后可能要吊5吨，那就直接上5吨的。轨道和葫芦后期换起来很麻烦，一次性到位更划算。

还有一个容易忽略的点：电动葫芦自重也算在轨道荷载里。比如5吨葫芦自重大概200公斤，10吨的300公斤左右，选轨道时这个重量要加上去。

起升高度和运行速度

起升高度：标准有6米、9米、12米、18米、24米、30米可选。根据你的厂房高度和使用需求来定，一般比实际需要的吊高多留1到2米余量。

起升速度：CD1型1吨是8米每分钟，2吨也是8米每分钟，3吨和5吨是8米每分钟，10吨是7米每分钟。MD型常速同CD1，慢速大概是常速的十分之一，0.8米每分钟。

运行速度：一般20米每分钟和30米每分钟两种。车间短的选20米每分钟够用，车间长的选30米每分钟提高效率。

工作级别：M3到M6。M3是轻级，偶尔用用；M4是中级，正常使用；M5是重级，频繁使用；M6是特重级，基本不停。注意：提升工作级别需要降容20%，也就是说M5的5吨葫芦实际只能当4吨用。

轨道怎么配？照着图集来

轨道选型是最容易出错的地方，一定照着05G359-3图集来。

第一步：确定跨度。根据厂房柱距选，4.2米到9.0米七种规格。

第二步：选支承方式。简支还是二等跨连续？能加中间支承点就选连续，承载力高25%到30%。

第三步：查选用表。根据起重量和跨度，查出需要的工字钢型号。比如3吨葫芦6米跨度简支，I20a就够了；5吨9米跨度连续，得上I32a。

第四步：核对允许荷载。计算集中荷载等于电动葫芦自重加额定起重量，对照图集表确认不超过允许值。

挠度限值别忘：电动葫芦轨道L/400，单梁悬挂起重机轨道L/500。这个是硬指标，超了就是不合规。

材料必须是Q235-B热轧工字钢，设计参数按图集来：动力系数1.05，磨损折减0.9，荷载分项系数1.2和1.4。

特殊环境怎么选？

有些工况有特殊要求，选型时必须考虑：

防腐环境：污水处理厂、化工厂等腐蚀性环境，轨道要热镀锌或刷重防腐漆，防护等级IP55以上。电动葫芦选防腐型，外壳和紧固件都要防腐处理。

防爆环境：有易燃易爆气体或粉尘的场合，电动葫芦必须选防爆型，符合JB/T 10222标准，防爆等级ExdIIBT4。轨道连接不能用普通碳钢螺栓，得用防爆螺栓。

潮湿环境：地下室、水处理车间，电机防护等级IP55以上，加防潮加热器。长期停用后启动前要先测绝缘，低于0.5兆欧不能上电。

高温环境：超过40度的车间，电机需要降容使用。每升高5度，额定功率下降5%左右。超过45度得选耐高温型。

高空作业：起升高度超过20米的，建议加高度显示和限位保护，安全第一。

一张表帮你选

最后给大家整理个快速选型参考：

0.5吨：CD1型，I16轨道，适用轻型零星搬运

1吨：CD1型，I16-I18轨道，小型车间常用

2吨：CD1型，I20a轨道，最常见规格

3吨：CD1/MD1型，I20a-I25a轨道，中等工作量

5吨：CD1/MD1型，I25a-I32a轨道，重型搬运

10吨：CD1/MD1型，I32a-I45a轨道，最大规格

选型口诀：普通用CD，精密用MD，吨位留余量，轨道查图集，特殊环境加配置。

四、电动葫芦技术参数表

以下是常用电动葫芦的主要技术参数对比表，供选型参考：

五、选型参数关系分析

电动葫芦的选型需要综合考虑起重量、跨度、使用频率等因素。以下图表展示了起重量与跨度的关系：

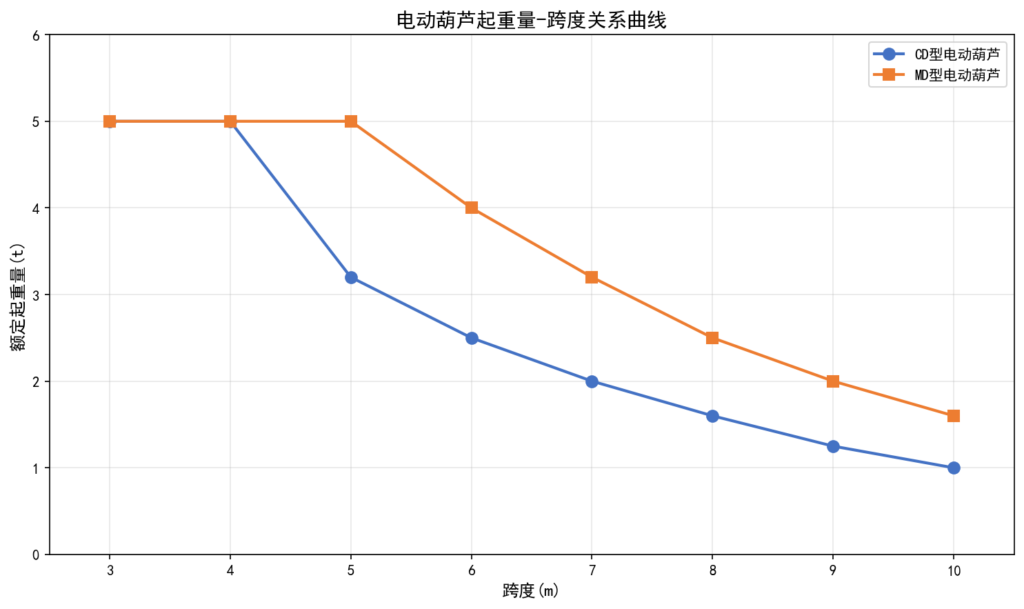

图1：电动葫芦起重量-跨度关系曲线

从图1可以看出，随着跨度的增加，电动葫芦的额定起重量呈下降趋势。这是因为在较大跨度下，葫芦的自重和运行机构的负载会显著增加，影响整体承载能力。因此，在大跨度场合，建议选择MD型双速电动葫芦，以获得更好的定位精度和安全性。

六、成本效益分析

不同类型电动葫芦的初始投资和后期维护成本存在差异，以下图表展示了各类型的成本对比：

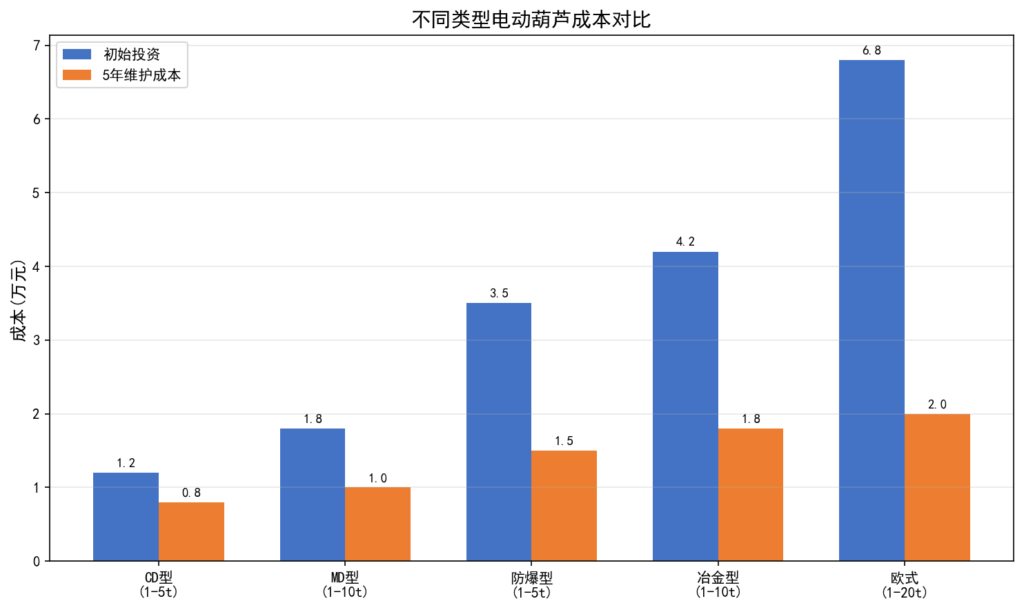

图2：不同类型电动葫芦成本对比

从成本角度分析，CD型电动葫芦具有最低的初始投资和维护成本，适合一般工业场合；MD型虽然价格略高，但双速功能可以提高作业效率，长期使用更具经济性；防爆型和冶金型因特殊防护要求，成本较高，仅适用于特定环境。

七、选型决策建议

根据以上数据分析，河南克鲁德重工建议用户按以下原则进行选型：

1. 一般制造车间（起重量≤5t，跨度≤6m）：优先选择CD型电动葫芦，性价比高，维护简便。

2. 精密装配场合（起重量≤10t，跨度≤8m）：建议选择MD型双速电动葫芦，慢速档可实现精密定位。

3. 化工、石油等易燃易爆场合：必须选用防爆型电动葫芦，防爆等级不低于ExdIIBT4。

4. 高温、高粉尘的冶金场合：应选用冶金专用电动葫芦，耐高温等级不低于H级。

5. 大跨度场合（跨度>8m）：建议选用欧式电动葫芦，自重轻、轮压小，可降低厂房结构成本。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
