很多刚接触物料搬运的朋友第一次听说单轨吊，都会问：这东西到底是个啥？跟天车有啥区别？今天咱就掰开了揉碎了聊聊。

单轨吊到底是啥？

说白了，单轨吊就是在一条悬挂轨道上跑的搬运设备。你想象一下，厂房顶上吊着一根工字钢，电动葫芦挂在这根钢轨上，来来回回吊东西——这就是单轨吊最基本的样子。

跟咱们常见的桥式起重机（天车）不一样，单轨吊只有一根轨道，不需要横梁和端梁组成桥架，所以结构简单、造价低，特别适合厂房空间有限或者只需要沿一条线路搬运的场景。

国标图集05G359-3里头说得很清楚，单轨吊适用范围是：电动葫芦额定起重量不超过10吨，电动单梁悬挂起重机不超过5吨。日常车间里用的2吨、3吨、5吨单轨吊，那是最常见的。

它靠什么跑起来？

工业厂房里用的单轨吊，动力来源很简单——电。

最常见的就是电动葫芦，直接挂载在工字钢轨道上，靠电机驱动行走轮沿轨道移动。起升靠卷筒收放钢丝绳，行走靠小车电机驱动。一台电动葫芦同时搞定起升和行走两个动作，操作手柄一按就走，松手就停。

起升速度分两种：CD型单速，只有一种起升速度，适合一般工况；MD型双速，常速加慢速，慢速可以精确对位，适合模具安装、精密装配等需要微调的场合。

如果你需要覆盖更大的区域，可以在两根平行轨道之间架一根主梁，把两个电动葫芦连起来，这就变成了电动单梁悬挂起重机。它能前后左右移动，覆盖一个矩形区域，但本质上还是基于单轨吊的原理。

轨道长啥样？

单轨吊的轨道就是工字钢，但不是随便一根都行。

按国标05G359-3图集，轨道型号从I16到I56a都有，具体选哪个得看你吊多重、跨度多大。直线轨道跨度有4.2米、4.8米、5.4米、6.0米、6.6米、7.5米、9.0米七种规格。如果你需要拐弯，弧线轨道的曲率半径从1.25米到4.50米，共八种可选。

轨道安装也有讲究：轨道顶面到混凝土梁底面得留30到600毫米的间隙，太少了装不上，太多了连接件不安全。

材料必须是Q235-B热轧工字钢，符合GB/T 706标准，这个不能自己发挥。

跟天车比，到底啥区别？

这个问题问得最多，我给大家列个对比：

结构上：天车有桥架（主梁+端梁），覆盖一个矩形区域，能前后左右跑；单轨吊只有一根轨道，只能沿线跑。所以天车覆盖面积大，单轨吊覆盖一条线。

造价上：同吨位下，单轨吊的价格大概只有天车的三分之一到一半。如果你不需要全车间覆盖，只沿一条线搬东西，没必要上天车。

安装上：天车需要牛腿柱或者承轨梁，厂房土建成本高；单轨吊只需要屋顶能承重就行，改造方便。

适用场景：如果车间里有条固定的流水线，物料从头搬到尾，单轨吊最合适；如果需要把东西搬到车间任意位置，那就得用天车了。

哪些地方用得多？

工厂车间：这是最常见的应用场景。零部件装配线上、仓库进出货区，一台2吨或3吨单轨吊就能搞定大部分搬运需求。某机械加工厂原来靠人工搬50公斤的零件，装了一台2吨单轨吊后，一个工人就能轻松操作，效率翻了一倍多。

污水处理厂：污泥脱水车间的药桶搬运、刮泥机的检修吊装，用单轨吊很方便。不过得注意防腐，热镀锌轨道加重防腐漆，防护等级IP55以上。

仓储物流：货物存取和转运，配合电动葫芦，精准定位，效率比叉车高。

机加工车间：工件上下料、模具搬运，配合MD型双速葫芦，慢速对位精度高，保护模具不被磕碰。

选型先想清楚这三件事

第一，你吊多重？这是最基本的。0.5吨到10吨，电动葫芦都能覆盖；如果用单梁悬挂起重机，最多5吨。超过10吨就得考虑桥式起重机了。

第二，你的厂房条件允许吗？屋顶承重够不够？梁底间隙够不够30毫米以上？跨度多大？需不需要拐弯？这些直接决定你选什么轨道型号。

第三，你需要多快的速度？普通车间用常速就行，精密装配可能需要慢速，那就得选MD型双速电动葫芦。工作级别从A1到A5，用得越频繁级别越高。

搞清楚这三点，选型就八九不离十了。拿不准的可以找厂家出方案，毕竟这东西装错了返工可麻烦。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

河南鸿升起重机有限公司 ｜ 河南克鲁德重工有限公司

技术咨询热线：欢迎联系获取免费选型方案

四、单轨吊系统思维导图

以下思维导图展示了单轨吊系统的核心要素，帮助您全面理解单轨吊的组成、原理和应用：

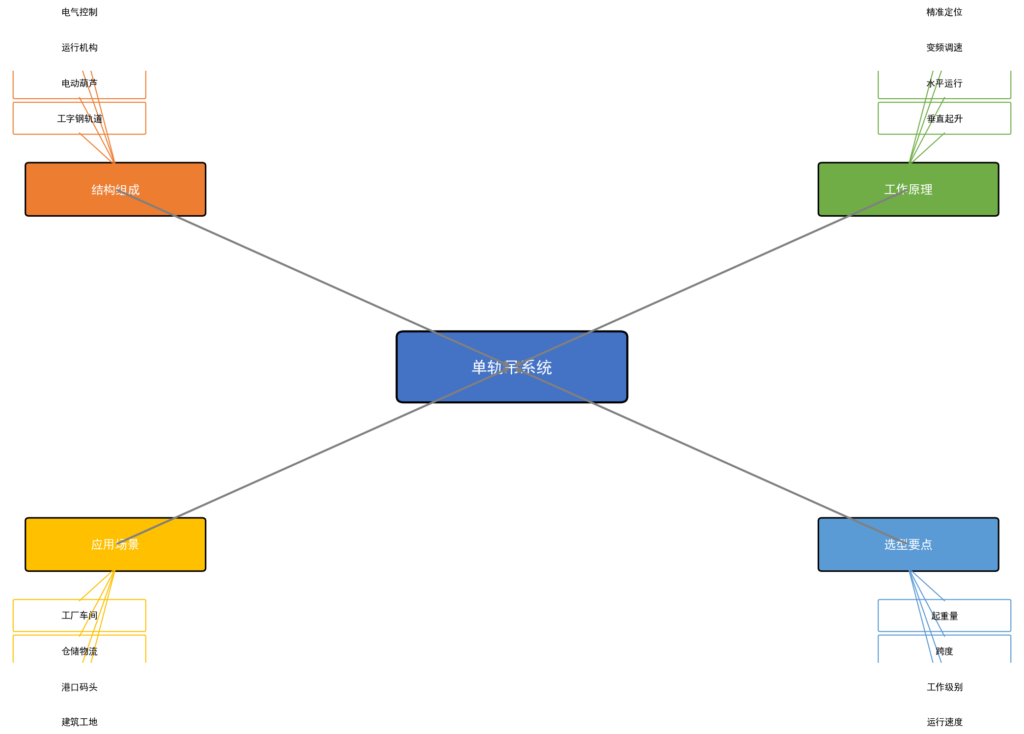

图1：单轨吊系统思维导图

五、单轨吊技术参数表

以下是单轨吊系统的主要技术参数，涵盖不同规格和应用场景：

六、应用场景数据分析

单轨吊在各行业的应用分布和起重量需求存在差异，以下数据表和图表展示了详细分析：

从行业分布和应用需求来看，单轨吊在制造业的应用最为广泛，占比达45%，其中一般制造场合（2-5t起重量）需求最大，占40%。

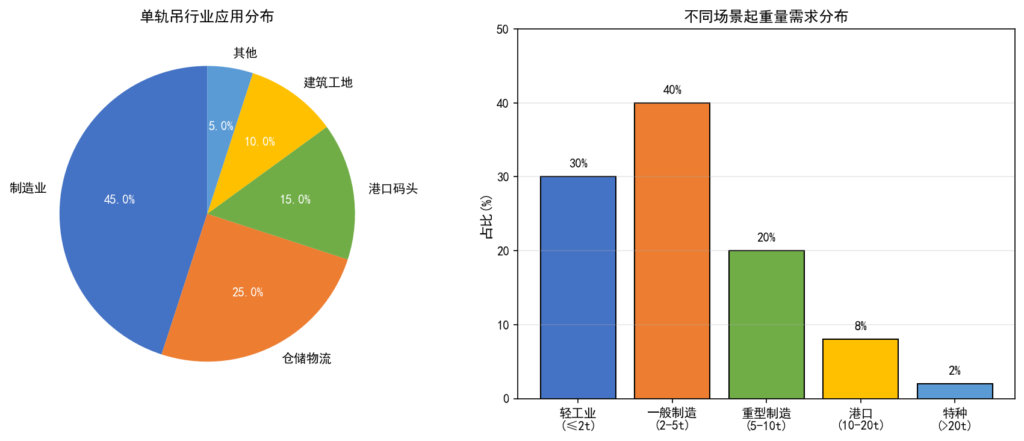

图2：单轨吊行业应用分布与起重量需求

七、选型决策矩阵

根据不同应用场景的特点，河南克鲁德重工建议按以下矩阵进行选型：

以上数据和图表基于河南克鲁德重工二十余年行业经验整理，实际选型需结合具体工况、使用环境和预算要求综合考虑。如需详细技术方案，请联系河南克鲁德重工技术团队。
