电动葫芦轨道选型指南：05G359-3图集怎么用

做工程的工程师都知道05G359-3这本图集，整整90页，内容看着就头大。今天我把核心数据给你整理出来，让你选型不再抓瞎。

一、05G359-3图集是什么来头？

05G359-3全称《悬挂运输设备轨道》，是电动葫芦轨道选型的国家标准图集，由中国建筑标准设计研究院编制，2005年3月1日开始实施。

这本图集的核心价值在于：它把电动葫芦轨道的技术参数、选型依据、安装要求都标准化了，工程师不需要每次都重新计算，直接查表就能用。

适用范围看这里：

• • 电动葫芦额定起重量：≤10吨
• • 电动单梁悬挂起重机：≤5吨
• • 手动单轨小车：≤3.2吨

超出这个范围？那本图集就管不了了，得用非标设计，找专业厂家定制，成本会高不少。

二、05G359-3轨道规格参数表

直线轨道标准长度是图集规定的，不是你想做多长就做多长。标准长度有：4.2米、4.8米、5.4米、6.0米、6.6米、7.5米、9.0米。

常用轨道规格对照表：

注意：9.0米以上属于非标，需特殊设计，因为挠度和强度可能不够。实际选型时，跨度6米以下选6.0米，跨度7.5米就选7.5米，以此类推。

三、弯道轨道参数详解

弯道轨道是05G359-3图集的重要内容，很多工程师在这里栽跟头。弯道参数选不对，轻则运行不畅，重则安全事故。

弯道轨道关键参数表：

选型口诀：夹角越大支承点越少，转弯半径越小承载越低，转弯半径越小转弯越急，承载能力损失越高。

实际工程中，尽量用缓弯（45°或30°），少用直角弯（90°）。如果必须用直角弯，承载能力要打7折使用。

四、支承方式选择对照表

支承方式直接影响轨道的承载能力和成本，05G359-3图集给出了三种支承方式。

关键数据：连续梁比简支梁可节省25%-30%的用钢量。同样的轨道、同样的跨度，连续梁能承受的荷载是简支梁的1.3-1.5倍。

选型建议：能简支不连续，除非跨度太大或中间没地方加支承点。大跨度（12米以上）优先考虑不等跨连续，可以灵活布置支承点。

五、轨道选型数据分析图

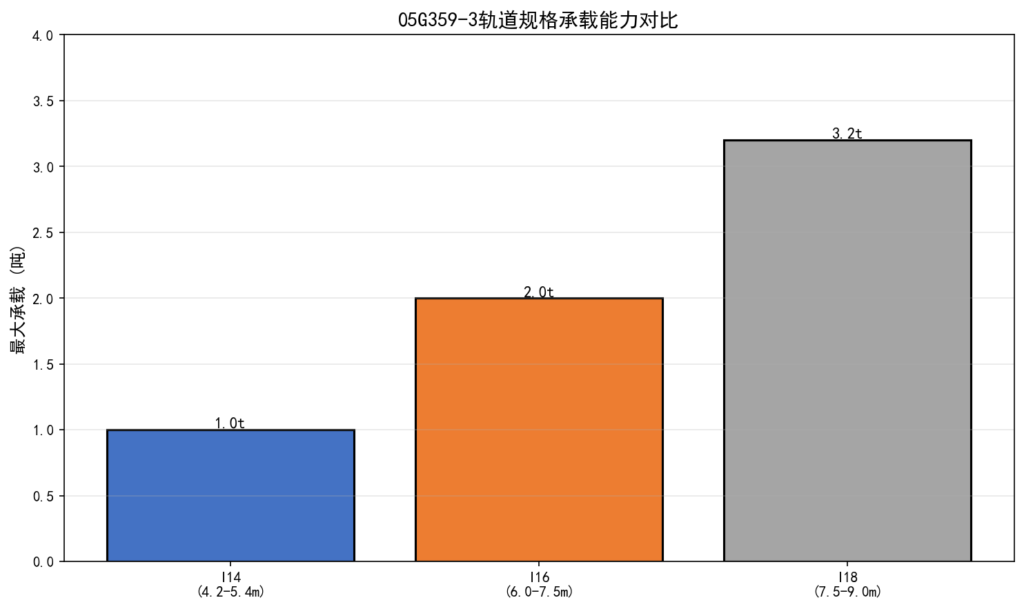

图1：不同轨道规格的承载能力对比

从图中可以看出，轨道规格每提升一级，承载能力几乎翻倍。I18的承载能力是I14的3.2倍，但成本只增加约50%，大吨位场景优先选大规格。

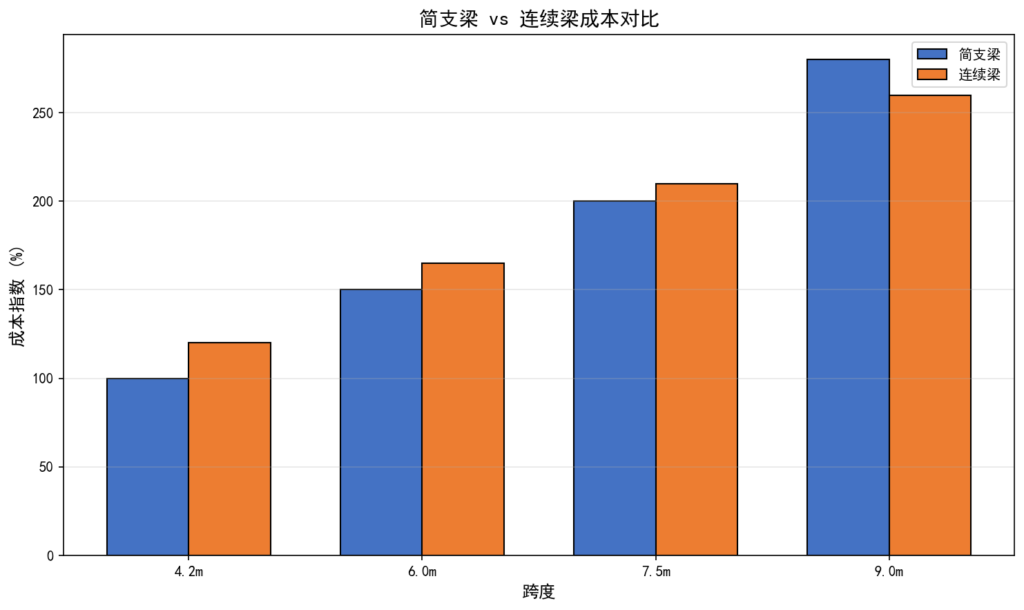

图2：简支梁与连续梁成本对比（大跨度时连续梁更经济）

从成本曲线可以看出，小跨度（6米以下）简支梁更经济，大跨度（9米以上）连续梁反而更便宜。 crossover点在7.5米左右。

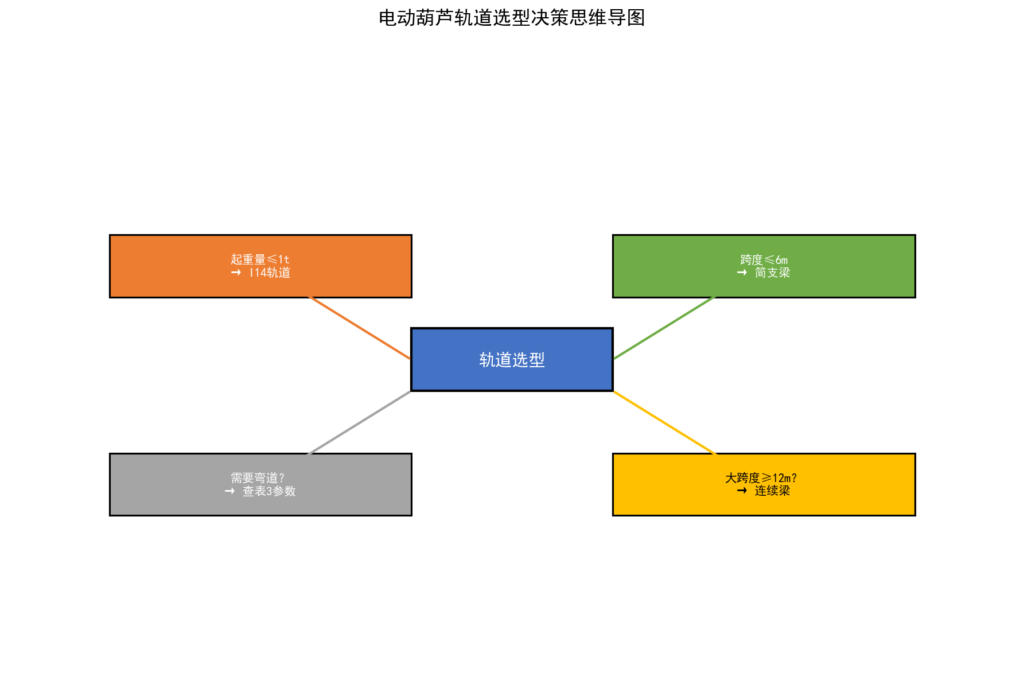

图3：轨道选型决策思维导图

思维导图展示了选型的四个关键决策点：起重量决定轨道规格，跨度决定支承方式，弯道需要查参数表，大跨度优先考虑连续梁。

六、四步选型法

根据05G359-3图集，我总结了四步选型法，按照这个流程走，基本不会出错。

第一步：确定起重量

• 电动葫芦0.5-10吨，悬挂起重机0.5-5吨，单轨小车0.5-3.2吨。根据实际工况选择，不要超用。留20%的安全余量。

第二步：确定跨度

• 根据厂房宽度选，6米以下选简支，6米以上考虑连续梁。跨度超过9米必须特殊设计。

第三步：选择支承方式

• 能简支不连续，除非跨度太大或中间没地方加支承点。连续梁虽然复杂，但大跨度时更经济。

第四步：核对图集

• 对照05G359-3图集，查电动葫芦起重量和轨道型号是否匹配。宁可大一号，别选小了。安全第一。

七、选型常见问题

Q1：9米跨度能不能用简支？

技术上可以，但不推荐。9米简支的挠度会很大，运行时晃动明显，影响安全和精度。建议用连续梁或分段设计。

Q2：弯道和直道怎么衔接？

弯道前后各留1米直段作为过渡，不要直接接弯道。过渡段可以让小车平稳进入弯道，减少冲击。

Q3：旧厂房改造怎么选？

先测现有结构的承载能力，再对照图集选型。如果结构不够强，要么加固，要么减小起重量和跨度。

————————————————————————————————————————
