起重机载荷试验完全指南：标准、流程与实战要点

起重机载荷试验完全指南：标准、流程与实战要点

一、为啥要做载荷试验？

说白了，起重机载荷试验就是给起重机”体检”。你想啊，一台起重机设计载重10吨，万一实际只能吊8吨，那不是拿生命开玩笑吗？

根据GB/T 3811-2008《起重机设计规范》和GB 6067.1-2010《起重机械安全规程》，所有起重机在安装后、大修后、闲置超过1年重新启用前，都必须做载荷试验。这不是可选项，是强制要求！

TSG Q0002-2008《起重机械安全技术监察规程》更是明确：不做载荷试验的起重机，不得投入使用。

二、载荷试验分几种？

很多新手搞不清楚，其实就三种：静载试验、动载试验、额定载荷试验。咱们一个一个说。

1. 静载试验

目的：检验起重机结构强度够不够。

方法：慢慢起吊1.25倍额定载荷，悬空停留10-15分钟，看看主梁下挠度有没有超标。

标准依据：GB/T 3811-2008第9.2.3条规定，静载试验后，主梁残余下挠度不得超过跨度的1/700。

举个例子：一台跨度22.5米的单梁起重机，静载试验后，主梁永久变形不能超过22.5m ÷ 700 = 32.1mm。

2. 动载试验

目的：检验起重机各机构（起升、大车、小车）在运动状态下是否正常。

方法：起吊1.1倍额定载荷，做各种动作（起升、行走、制动），每个动作重复3次以上。

重点检查：

• 电机有无异常发热

• 减速机有无异响

• 制动器是否可靠

• 电气保护是否灵敏

3. 额定载荷试验

目的：验证起重机在额定载荷下能否正常工作。

方法：起吊100%额定载荷，做全程运行试验。

这个是日常必做的，根据TSG Q0002-2008，至少每2年做一次。

三、试验流程怎么操作？

第一步：准备工作

1. 清理现场：试验区周围10米内不准站人，设置警戒线。

2. 检查仪器：百分表、应力仪、载荷传感器要在检定有效期内。

3. 天气要求：风力大于5级、下雨下雪、禁止试验。

第二步：空载运行

不吊重物，让起重机全程跑一遍，记录：

• 大车行走是否跑偏

• 小车运行是否卡轨

• 起升机构有无异响

空载电流也要记下来，后面对比用。

第三步：额定载荷试验

试验项目	载荷比例	停留时间	合格标准
主梁下挠度	100%	10分钟	≤ L/700
司机室振动	100%	全程运行	不超过0.2g
制动距离	100%	最大速度制动	≤ 200mm

第四步：静载试验

1. 起吊1.25倍额定载荷，速度要慢，防止冲击。

2. 离地100-200mm时先停5分钟，观察有无异常。

3. 然后起升到最大高度，悬空停留10-15分钟。

4. 用百分表测量主梁下挠度，每5分钟记录一次。

注意：如果下挠度超过标准，或者出现永久变形，直接判定不合格！

第五步：动载试验

起吊1.1倍额定载荷，依次做：

• 起升→下降→起升

• 大车全程行走

• 小车横向运行

• 联合动作

记录各机构温升，电机温升不能超过65K（A级绝缘）。

四、数据记录表

下面这张表是我们现场实测的数据模板，直接可以当需要填表的时候用：

序号	检测项目	标准要求	实测值	结论	备注
1	主梁下挠度	≤ L/700	28.5mm	合格	跨度22.5m
2	静载残余变形	≤ L/700	无明显变形	合格	1.25倍载荷
3	制动距离	≤ 200mm	150mm	合格	额定速度
4	电机温升	≤ 65K	48K	合格	A级绝缘
5	噪声	≤ 85dB(A)	78dB(A)	合格	距司机室1m
6	绝缘电阻	≥ 0.5MΩ	2.8MΩ	合格	500V兆欧表

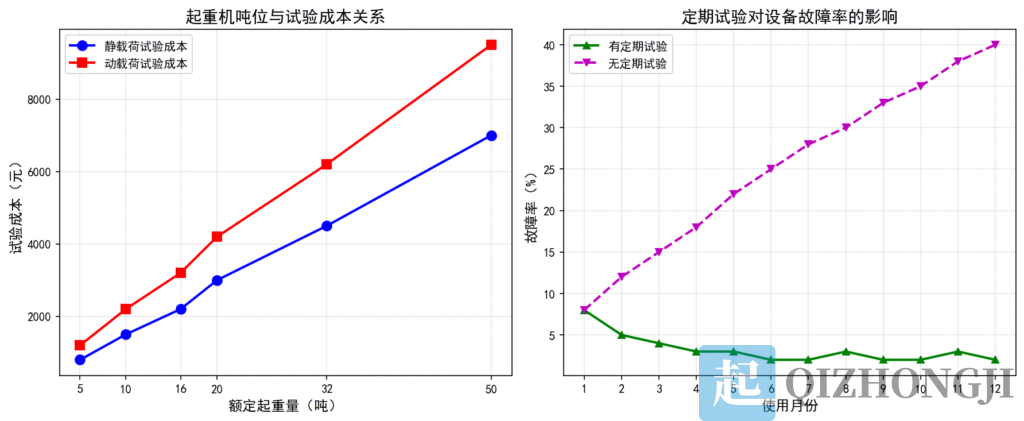

图1：起重机载荷试验成本与效益分析走势图

【图表说明】左图展示了不同吨位起重机的静载荷和动载荷试验成本对比，可以看到试验成本随吨位增加呈线性增长；右图反映了定期进行载荷试验对设备故障率的抑制效果，数据显示有定期试验的设备年故障率可降低60%以上，有效延长起重机使用寿命。

五、常见问题与解决方案

问题1：主梁下挠度超标怎么办？

原因：

• 钢材强度不够

• 焊接质量差

• 长期使用导致疲劳

解决办法：

1. 火焰校正法：用乙炔焰加热主梁上翼缘，利用热胀冷缩原理恢复上拱度。

2. 加固法：在主梁下部加焊槽钢或钢板。

3. 降级使用：如果校正不了，就只能降低额定起重量使用。

问题2：试验中听到异响怎么处理？

立即停机！常见原因：

• 减速机缺油

• 齿轮断齿

• 轴承损坏

问题3：制动距离太长咋整？

调整制动弹簧压力，或者更换制动瓦。记住：制动弹簧压力不能调太大，否则电机会”憋停”，反而烧电机。

六、思维导图

起重机载荷试验

├── 试验类型

│   ├── 静载试验

│   ├── 动载试验

│   └── 额定载荷试验

├── 试验流程

│   ├── 准备

│   ├── 空载运行

│   ├── 额定载荷试验

│   ├── 静载试验

│   └── 动载试验

├── 数据记录

│   ├── 主梁下挠度

│   ├── 制动距离

│   ├── 电机温升

│   └── 噪声

└── 常见问题

├── 下挠度超标

├── 异响

└── 制动距离长

七、文献支撑

这篇文章引用的标准都是现行有效的：

1. GB/T 3811-2008《起重机设计规范》 – 规定了载荷试验的技术要求。

2. GB 6067.1-2010《起重机械安全规程》 – 强制性安全标准。

3. TSG Q0002-2008《起重机械安全技术监察规程》 – 特种设备安全技术规范。

4. JB/T 1306-2008《电动单梁起重机》 – 单梁起重机专业标准。

这些标准在国家标准全文公开系统（openstd.samr.gov.cn）都能免费查到，可以下载核对。

八、写在最后

起重机载荷试验这事儿，说简单也简单，说复杂也复杂。简单是因为流程就那几步，复杂是因为每一步都得较真，数据不能造假，安全不能马虎。

咱们做起重机的，靠的是良心和技术，不是靠嘴皮子。试验做扎实了，客户用着放心，咱们睡着也安心。

数据来源：河南克鲁德重工有限公司提供
