GB/T 3811-2008载荷组合与安全系数——桥式/门式起重机设计核心

GB/T 3811-2008《起重机设计规范》规定了三类载荷组合，是桥式和门式起重机结构设计的核心依据。载荷组合的选取直接决定设计安全裕度和结构经济性，是起重机工程师必须掌握的基本功。三类载荷组合分别对应不同的工况条件，从正常工作到极端情况层层递进，安全系数逐步降低，许用应力逐步提高。

A类组合（无风正常工作）是最基本的设计工况，考虑起升冲击系数φ1、起升动载系数φ2和驱动加速系数φ5。其中φ1=1±α（0≤α≤0.1），反映起升机构起动或制动时结构自重产生的冲击效应；φ2根据起升等级HC1—HC4取值，HC1=1.05（低动力效应，如轻载低速）、HC2=1.10（中低动力效应）、HC3=1.15（中等动力效应）、HC4=1.20（高动力效应，如抓斗起重机），反映起升载荷的动载效应；φ5由驱动加速度确定，反映大车或小车运行加减速时的惯性载荷。A类组合的安全系数n=1.48，许用应力[σ]=σs/1.48，是最严格的验算工况。

B类组合（有风工作）在A类基础上叠加风载荷和运行冲击系数φ4。风载荷计算公式为p=0.625v²（单位：Pa），其中v为计算风速。工作风压室内取80Pa（相当于风速11.3m/s）、室外取150Pa（相当于风速15.5m/s），非工作风压按地区取250—800Pa（相当于风速20—35.8m/s）。φ4=1+0.002v，其中v为运行速度（m/min），反映轨道不平引起的冲击效应。B类组合安全系数n=1.34，[σ]=σs/1.34，是大多数桥式和门式起重机的控制工况。对于室外工作的MH型电动葫芦门式起重机，B类组合通常是截面设计的控制条件。

C类组合（特殊载荷）考虑试验载荷系数φ6、缓冲碰撞系数φ7、安装载荷和温度载荷等极端工况。φ6在型式试验时取1.25（动载试验）和1.10（静载试验），φ7根据缓冲器特性确定。C类组合安全系数n=1.22，[σ]=σs/1.22，仅用于极端工况校核，不作为常规设计的控制条件。三类载荷组合中，A类最严格（n=1.48），B类次之（n=1.34），C类最宽松（n=1.22），但对应的工况危险性也递增。

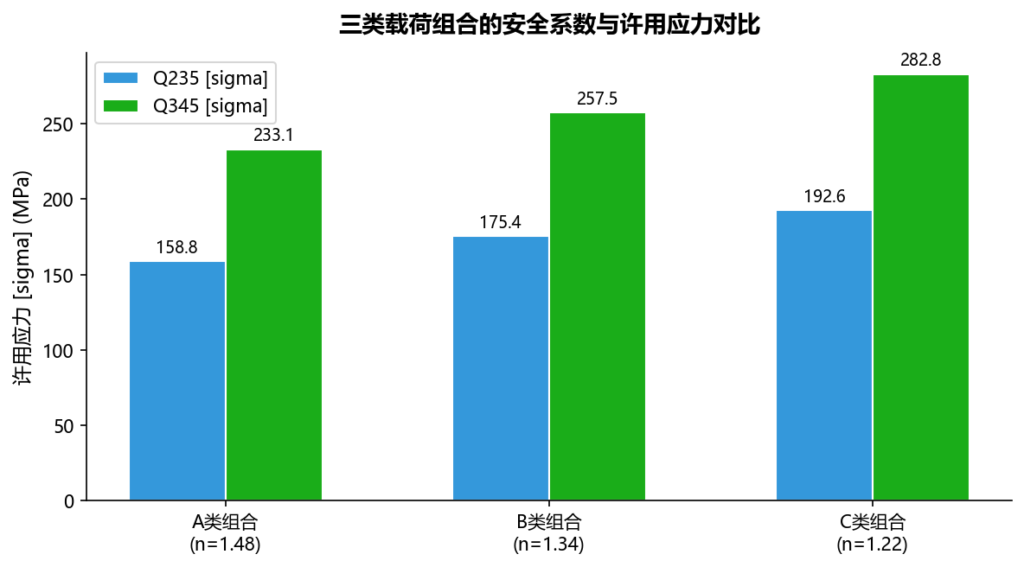

强度验算采用第四强度理论（von Mises准则）：正应力σ=N/A≤[σ]，其中N为轴力、A为截面面积；剪应力τ=QS/(Ib)≤[σ]/√3，其中Q为剪力、S为面积矩、I为惯性矩、b为腹板厚度；复合应力√(σ²+3τ²)≤[σ]，适用于同时承受弯矩和剪力的截面（如支座截面、集中力作用点）。对于Q235钢，σs=235MPa，A类[σ]=158.8MPa，B类[σ]=175.4MPa，C类[σ]=192.6MPa；对于Q345钢，σs=345MPa，A类[σ]=233.1MPa，B类[σ]=257.5MPa，C类[σ]=282.8MPa。

在实际设计工作中，通常以B类组合作为截面设计的控制工况，A类组合进行疲劳验算，C类组合进行极端工况校核。对于LD型电动单梁起重机，由于主要在室内工作，A类组合可能是控制工况；对于MH型门式起重机，由于在室外工作且受风面积大，B类组合通常是控制工况。此外，高强度螺栓摩擦型连接的承载力计算也需按载荷组合分别验算：单栓承载力[P]=z·m·μ·Pg/n，其中μ为摩擦系数（喷砂Q235取0.45、Q345取0.55），Pg为螺栓预拉力，z为螺栓数量，m为摩擦面数，n为安全系数。

────────────────────────────────────────

数据来源：河南克鲁德重工有限公司提供

在实际工程设计中，载荷组合的选取需要结合起重机的具体工作条件。对于室内工作的LD型电动单梁起重机，由于不受风载荷影响，通常以A类组合作为截面设计的控制工况；对于室外工作的MH型电动葫芦门式起重机，风载荷是重要设计因素，B类组合通常是控制工况；对于港口起重机等暴露在强风环境中的设备，非工作状态风载荷可能成为结构设计的控制因素，此时需按C类组合进行校核。设计人员应根据起重机的使用环境和工作特点，合理选择载荷组合。

需要特别指出的是，安全系数的选取体现了可靠性与经济性之间的平衡。过高的安全系数虽然提高了安全性，但导致结构笨重、材料浪费、成本增加；过低的安全系数则可能带来安全隐患。GB/T 3811-2008规定的安全系数值是基于大量工程实践和统计分析得出的最优值，设计人员不宜自行调整。在特殊情况下（如改造项目中利用原有构件），可经论证后适当调整，但必须有充分的技术依据和安全保障措施。

在高强度螺栓连接计算方面，GB/T 3811-2008规定摩擦型高强度螺栓的单栓承载力设计值按载荷组合分别验算。对于A类组合，安全系数取1.48；B类组合取1.34；C类组合取1.22。摩擦系数的取值与表面处理方式密切相关：喷砂处理后Q235钢取0.45、Q345及以上取0.55；喷砂后涂无机富锌漆取0.35；钢丝刷清除浮锈取0.30。预拉力根据螺栓等级和直径确定，8.8级M20螺栓预拉力为110kN，10.9级M20为155kN，10.9级M24为225kN。高强度螺栓连接是起重机主梁拼接和支座连接的主要方式，其设计计算的准确性直接关系到结构安全。

刚性验算也是起重机设计的重要内容。受拉件容许长细比：主要受力构件为180，次要受力构件为250；受压件容许长细比：主要受力构件为150，次要受力构件为200。桥架静挠度限值：手动操作为S/400，电动一般用途为S/500至S/700，精密定位为S/800至S/1000，其中S为跨度。塔身水平位移限值为H/100乘以1.34，其中H为塔身高度。刚性指标的控制不仅影响操作舒适性，还关系到起重机的安全运行和设备寿命。

在起重机金属结构的焊接连接计算中，焊缝的强度验算也需按载荷组合分别进行。对接焊缝的抗拉、抗压强度设计值与母材相同；角焊缝的抗剪强度设计值为母材抗拉强度设计值的0.55倍。焊缝质量等级分为一级、二级和三级，一级焊缝要求100%超声波或射线探伤，二级要求20%以上探伤，三级仅要求外观检查。对于A4及以上工作级别的起重机主要受力焊缝，应不低于二级质量等级。焊缝的疲劳强度与应力循环特性、应力集中程度和焊接工艺密切相关，在载荷频繁变化的起重机结构中尤为关键。

在稳定性验算方面，受压构件的整体稳定性是起重机结构安全的重要保障。稳定系数的取值与构件的长细比和钢材强度有关，实际计算中采用假想长细比的方法：假想长细比等于实际长细比乘以钢材屈服强度与235之比的平方根。轴心受压构件的稳定性验算公式为N除以稳定系数与截面面积的乘积小于等于许用应力。对于格构式构件，还需验算分肢的稳定性和缀材的连接强度。局部稳定性验算则针对板件的宽厚比进行，防止板件在受压状态下发生局部屈曲失稳。
