工字钢滑车（又称轨道跑车或电动小车）是悬挂在工字钢下翼缘上沿轨道行走的移动装置主要用于电动葫芦的行走和手动单轨小车的物料搬运。按驱动方式分手动链式（手拉葫芦配套）和电动式（电动葫芦配套）。
一、结构特点

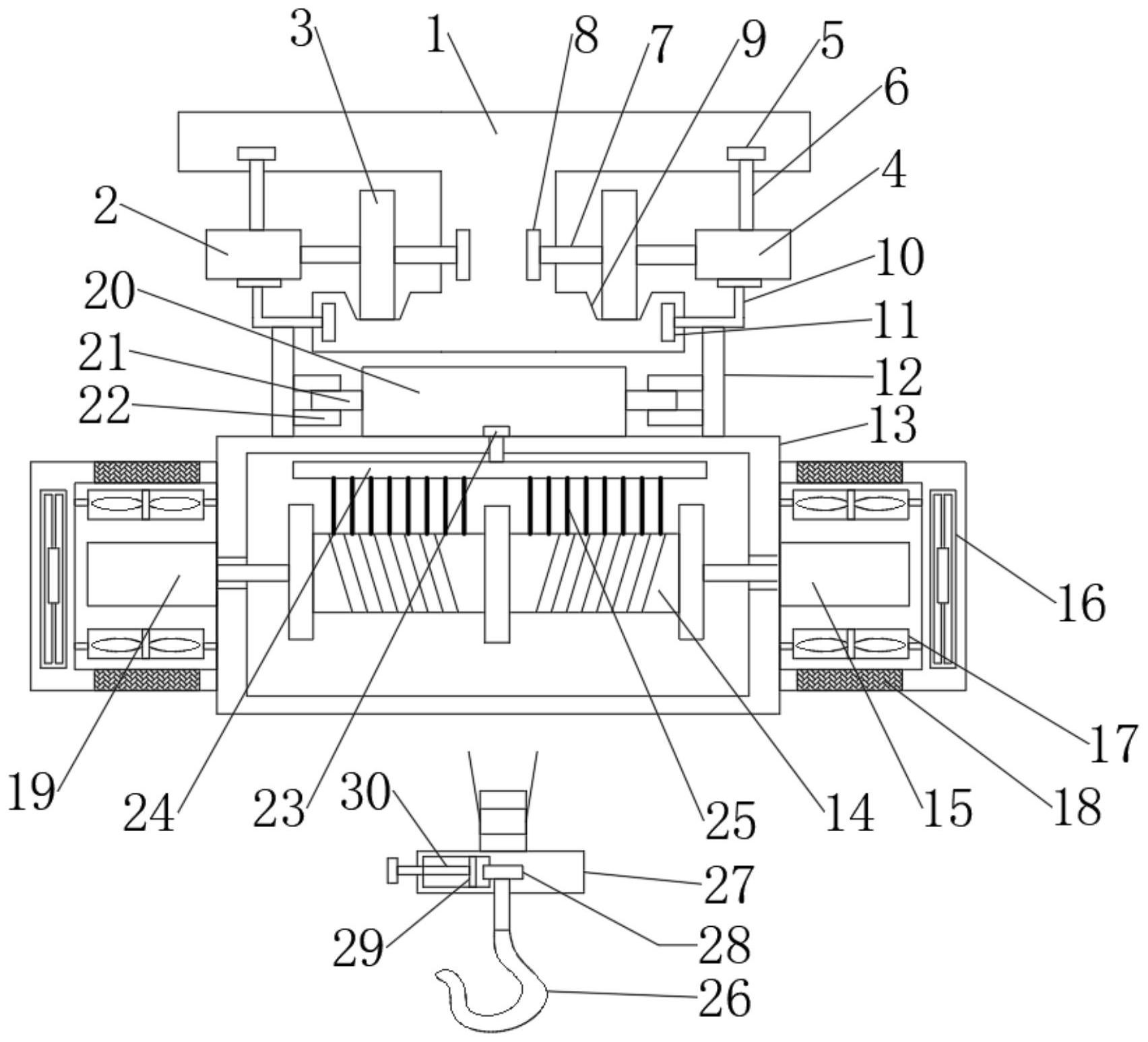

工字钢滑车由侧板轮轴车轮和连接轴组成。车轮骑在工字钢下翼缘两侧轮缘与工字钢侧面保持2~5mm间隙。手动滑车配手拉链条驱动。电动滑车配减速电机驱动。标准JB/T 9111-2017。
车轮材质为45#钢或球铁锻造后淬火。车轮直径按起重量和轨型选80~200mm。侧板厚度8~16mm。
二、技术参数
工字钢滑车主要技术参数表
| 型号 | 适用工字钢 | 额定载荷(t) | 车轮直径(mm) | 轮距(mm) | 最小转弯半径(m) | 自重(kg) |
|---|---|---|---|---|---|---|
| HC-0.5 | 16~20a | 0.5 | 80 | 180 | 1.5 | 8 |
| HC-1 | 18~22a | 1 | 100 | 200 | 1.5 | 12 |
| HC-2 | 20~25a | 2 | 120 | 250 | 2.0 | 18 |
| HC-3 | 22~28a | 3 | 140 | 280 | 2.5 | 25 |
| HC-5 | 25~32a | 5 | 160 | 320 | 3.0 | 35 |
| HC-10 | 28~40a | 10 | 180 | 380 | 3.5 | 55 |
| HC-20 | 36~50a | 20 | 200 | 450 | 4.0 | 85 |
手动滑车配手拉葫芦使用。电动滑车自带驱动电机和减速机行走速度20m/min。转弯半径与轮距相关轮距越大转弯半径越大。
三、选型与维护
滑车型号按额定载荷和工字钢型号匹配。工字钢下翼缘宽度与车轮轮槽必须匹配。安装后检查车轮与工字钢间隙均匀两侧一致。河南克鲁德重工提供全系列滑车。
每季度检查轮缘磨损和轴承润滑。车轮磨损到原始直径1/20或轮缘磨损超3mm更换。
⚠️⚠️ 工字钢下翼缘不得有焊瘤和严重锈蚀否则影响滑车行走。滑车空载运行时车轮与工字钢间隙均匀不应有刮擦。
选型应根据工况参数确定。河南克鲁德重工可提供全系列产品和选型服务。
选型参考表
| 因素 | 要点 | 建议 |
|---|---|---|
| 载荷 | 工作级别 | 加强型 |
| 环境 | 温湿度 | 防护等级 |
| 空间 | 安装尺寸 | 标准型 |
