起重机起升机构工作原理与各部件参数匹配技术指南

起升机构的工作原理与动力传递路径

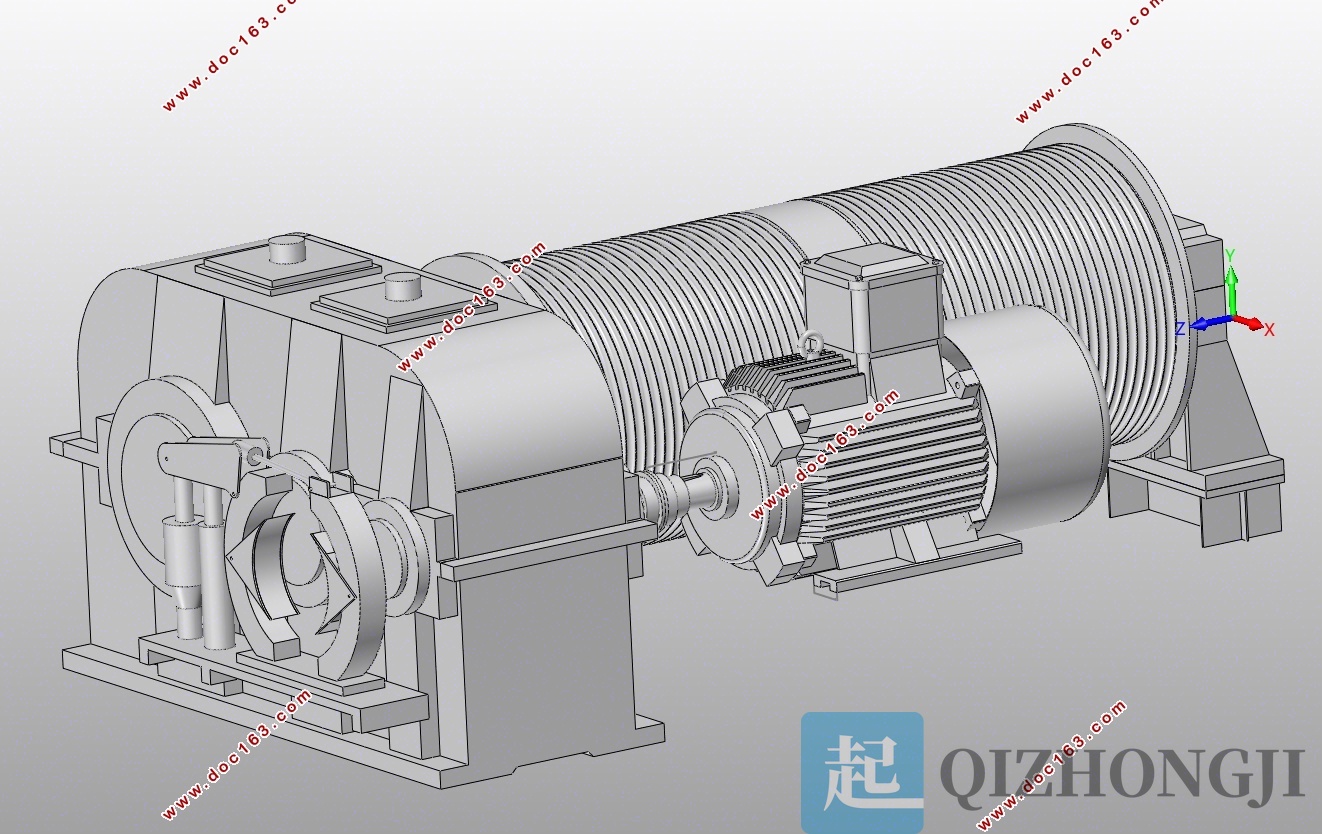

起升机构的动力传递路径为：电机输出转矩→联轴器→减速器输入轴→减速器齿轮副减速增扭→减速器输出轴→卷筒→钢丝绳缠绕→滑轮组倍率放大→吊钩升降。电机的旋转运动经过减速器降低转速后，驱动卷筒旋转，钢丝绳在卷筒绳槽中缠绕或释放，通过滑轮组改变力的方向和大小，最终实现吊钩的升降运动。

起升机构的工作级别根据使用频繁程度和载荷状态分为M1~M8共8级。通用桥式起重机常用M5~M7级，工作级别越高，各部件的设计安全系数和疲劳寿命要求也越高。例如M5级钢丝绳安全系数取4.5，而M7级需取5.5以上。起升机构的起升速度通常为4~12m/min，重载低速方案适用于冶金铸造工况，轻载高速方案适用于仓库和物流场合。

起升电机与减速器的参数匹配

起升电机通常选用YZR系列绕线式异步电机，具有较大的起动转矩和过载能力，适合频繁起制动的工况。电机功率按P=Qv/(6120η)估算，Q为起重量(kg)，v为起升速度(m/min)，η为机械效率(0.85~0.92)。以10t、8m/min为例，P=10000×8/(6120×0.88)≈14.8kW，选用15kW的YZR180L-6电机即可满足要求。

减速器的减速比由电机额定转速与卷筒所需转速决定。卷筒转速n=60v/(πD×m)，其中D为卷筒直径，m为滑轮组倍率。减速器选型需校核输出扭矩和热功率两个指标。河南克鲁德重工在设计中选用的QJ型减速器适用于M5~M7级起升机构，传动比范围31.5~100，输出扭矩满足1.5倍电机额定转矩的安全裕量。

卷筒组与钢丝绳的选型要点

卷筒直径D由钢丝绳直径d和滑轮钢丝绳直径比决定，D/d一般不小于20。卷筒壁厚按强度和刚度计算，常用壁厚16~40mm。钢丝绳选用6×37+FC纤维芯结构，直径8~52mm。钢丝绳破断拉力必须满足安全系数要求，M5级安全系数4.5，M6级5.0，M7级5.5。钢丝绳的使用寿命受卷筒直径比D/d和滑轮直径比直接影响，比值越小弯曲应力越大，钢丝绳更换周期越短。

滑轮组的倍率选择直接影响起升速度和钢丝绳拉力。倍率越大，起升速度越慢但钢丝绳拉力越小。以10t起重机为例，采用倍率4的滑轮组，钢丝绳拉力为10000/4/0.97≈2.6kN。滑轮直径与钢丝绳直径比D/d按GB/T3811-2008要求：M5级≥20，M6级≥22.4，M7级≥25。

制动器的选型与安全配置

制动器是起升机构最关键的安全部件。GB/T5976-2006要求制动安全系数不小于1.25，即制动力矩必须达到满载静力矩的1.25倍以上。对于吊运熔融金属的冶金铸造起重机，安全系数需提高到1.5以上。YWZ系列电力液压块式制动器是起升机构最常用的型式，YWZ4-200适用于中小吨位，YWZ9-800适用于大吨位。

河南克鲁德重工在设计中按1.4倍安全裕量选配制动器，高于标准最低要求。制动器须每班检查制动间隙和摩擦片磨损量，制动带磨损超过原厚度50%时必须更换。每天开工前应进行空载试制动，确认制动器开闭灵活、无异响、无溜钩现象。

起升机构的日常维护与常见故障

起升机构的日常维护重点包括：钢丝绳润滑和断丝检查，每班目视钢丝绳外观，一个捻距内断丝达到总丝数10%时更换；制动器间隙调整，保持0.5~1.0mm均匀间隙；减速器油位和油质检查，首次运行300小时后换油，后续每6个月换油一次；卷筒绳槽磨损深度不超过2mm；滑轮轴承定期加注润滑脂，每3个月一次。

常见故障包括起升无力（电机缺相或制动器未完全打开）、溜钩（制动器制动力矩不足或液压推杆故障）、钢丝绳跳槽（绳槽磨损或滑轮不对中）、异常噪音（减速器齿轮磨损或轴承损坏）。发现异常应立即停机排查，必要时请专业维保人员检修，不可带病运行。
