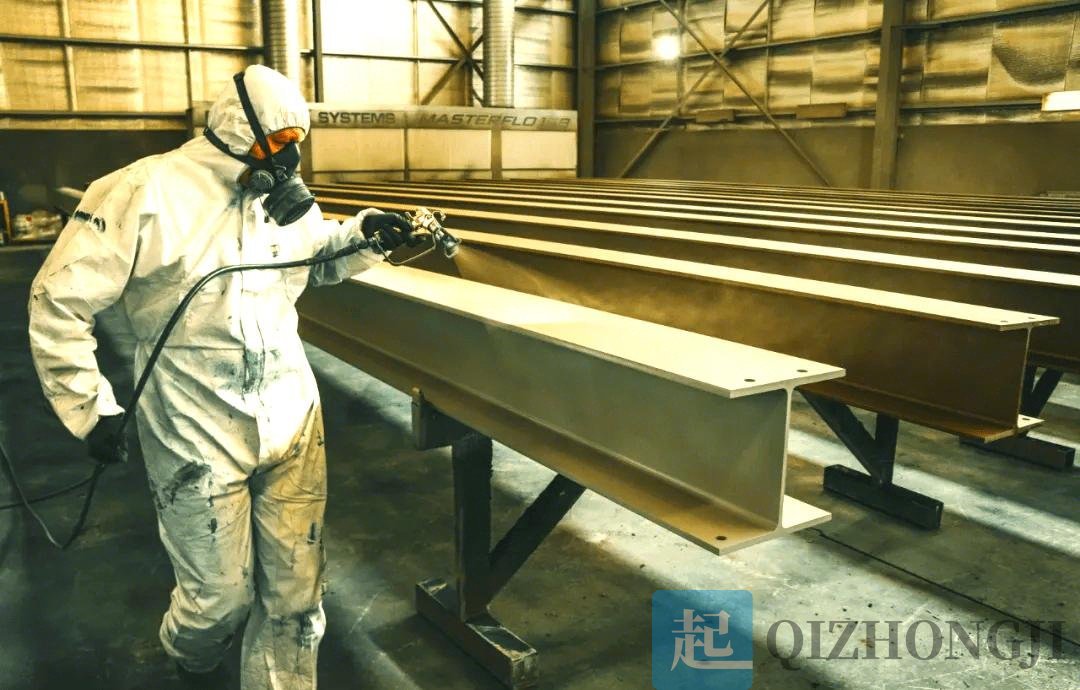

起重机钢结构防腐涂装工艺标准

防腐涂装是起重机钢结构防护的重要手段，直接影响设备使用寿命和结构安全。按ISO 12944-2018和GB/T 28699-2012标准，涂装工艺须贯穿表面处理、涂层体系设计、喷涂参数控制和检测验证全过程。本文从C3至C5腐蚀环境出发介绍技术要点。

表面处理等级与质量标准

表面处理是涂装质量的第一道保障。按ISO 8501-1标准，起重机钢结构首选喷砂处理至Sa2½级，钢材表面须露出均匀金属本色，无可见油污、氧化皮和锈蚀。粗糙度要求Rz 40至75μm（按ISO 8503），以保证底漆机械锚固力。局部维修区域可采用动力工具打磨至St3级。表面清洁后须在4小时内完成第一道底漆喷涂，超过时限须重新处理。环境要求相对湿度低于85%、钢板温度高于露点3℃以上方可施工。

涂层体系设计与干膜厚度要求

针对C3至C5不同腐蚀环境，ISO 12944-5有明确推荐。C3环境使用环氧底漆加聚氨酯面漆，总干膜厚度不小于160μm。C4环境须采用环氧富锌底漆（含锌量不低于80%）加环氧云铁中间漆加聚氨酯面漆，总厚度不小于240μm。C5环境推荐无机富锌底漆加厚浆型环氧中间漆加氟碳面漆，总厚度不小于280μm。每道涂层须用轮规或超声波测厚仪实时监控，干膜厚度偏差控制在正负15μm以内。

河南鸿升起重机在实际工程中严格执行C4标准，对沿海地区项目额外增加一道中间漆，总干膜厚度提升至300μm。涂层体系设计时须综合考虑设备预期寿命、维修便利性和环境腐蚀等级，避免过度涂装造成浪费或涂层过薄导致早期失效。

涂装参数控制与检测方法

喷涂参数直接影响成膜质量。无气喷涂时压力设定为15至20MPa，喷嘴口径0.43至0.53mm，喷涂距离300至400mm。每道湿膜须交叉喷涂，搭接宽度为喷嘴幅宽的50%。涂料施工粘度控制在涂-4杯25至40秒（25℃），稀释剂用量不得超过5%。环境温度低于5℃或高于40℃时严禁喷涂。涂层检测包括外观目视检查、干膜测厚（每10m²至少测5点）、附着力拉拔试验（不小于5MPa）和电火花检测。
