防风锚定装置和夹轨器是室外轨道式起重机抵御强风的关键安全设施，直接关系到设备在恶劣天气下的安全性。本文详细介绍夹轨器和锚定装置的技术参数与性能对比、抗风防滑安全计算方法以及选型配置规范，帮助用户合理配置防风设施。

一、夹轨器技术参数与分类

夹轨器按驱动方式分为手动夹轨器、电动夹轨器和液压夹轨器三种类型。手动夹轨器依靠人工旋转丝杠推动钳口夹紧轨道轨头，结构简单、成本低廉，适用于中小吨位龙门吊和装卸桥，但夹紧和松开操作耗时较长。电动夹轨器由专用电机驱动曲柄连杆机构实现快速夹紧，响应时间在5~15秒之间，可通过远程按钮或遥控操作，是目前使用最广泛的类型。液压夹轨器通过液压油缸产生强大的夹紧力，最大可达500kN，响应时间仅2~5秒，适用于大吨位门式起重机、造船龙门吊和装卸桥等重型设备。三种夹轨器的性能参数对照如下表。

表1：三种夹轨器技术参数对比

参数项	手动夹轨器	电动夹轨器	液压夹轨器
夹紧力(kN)	10~50	30~150	80~500
响应时间(s)	30~60	5~15	2~5
控制方式	手轮/扳手	按钮/遥控	PLC/遥控
适用轨道型号	P24~P38	P38~P50	P43~QU120
夹紧面处理	45钢调质	合金钢淬火	合金钢淬火
标准依据	JB/T 12991-2016	JB/T 12991-2016	JB/T 12991-2016

二、锚定装置类型与配置间距

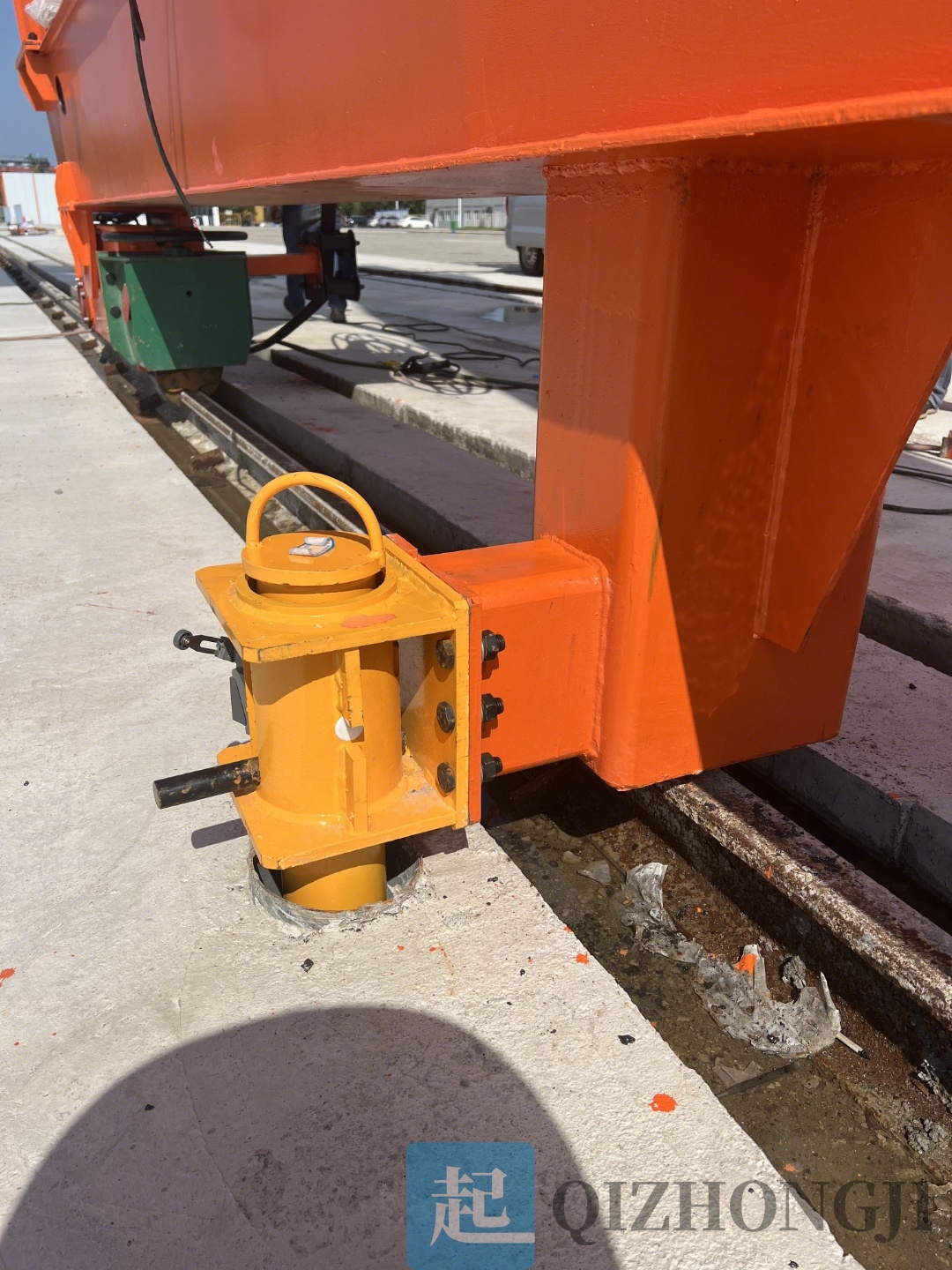

锚定装置是起重机的第二道防风防线，通过将起重机结构刚性连接到地面预埋基础实现强力锚定。按结构形式分为三种：插销式锚定在轨道上钻孔，起重机到位后插入锚定销；地锚式利用预埋地脚螺栓和锚定板固定起重机底盘；轨道夹钳式通过大型钳体抱住轨头底部。根据GB/T 3811-2008《起重机设计规范》，工作状态下锚定装置抗风能力不小于25m/s（9级风），非工作状态下不小于42m/s（14级风）。

锚定装置的布置间距不应超过50m，每台室外起重机至少配备2套锚定装置分别布置在两端。当风速达到20.8m/s（8级风）时起重机应停止作业并驶至锚定位置完成锚定。在南方沿海台风频发区域，建议将锚定间距缩短至30m以增强整体抗风能力。

表2：锚定装置抗风等级与配置参数

防风等级	风速(m/s)	工作状态	锚定间距(m)	装置数
8级风	17.2~20.7	可作业(注意)	60	2
9级风	20.8~24.4	停止作业	50	2
10级风	24.5~28.4	非工作锚定	40	3
12级风	32.7~36.9	非工作锚定	30	4
14级风	41.5~46.1	极限锚定	20	5

三、抗风防滑安全计算

抗风防滑安全计算是验证起重机在额定风速下不沿轨道滑动的设计校核。根据GB/T 3811-2008，滑动稳定性安全系数应不小于1.25。计算时需综合考虑以下作用力：沿轨道方向的风荷载Fw根据基本风压和迎风面积计算；起重机制动惯性力Fi按满载运行速度的制动加速度推算；夹轨器或锚定装置的总抗滑力Fb按产品技术参数取值。总抗滑力Fb必须大于滑动力Fw+Fi的合力，并留有至少25%的安全余量。

⚠️ 南方沿海地区的室外起重机建议同时配置夹轨器和锚定装置两道防线。每天下班前不论风力大小必须完成夹轨操作，这是最基本的安全纪律。

四、选型建议

夹轨器和锚定装置的选型应根据起重机吨位、跨度、轨道型号和安装地区最大风速综合确定。沿海与内陆风荷载差异显著——东南沿海基本风压约0.85kN/m2，内陆地区约0.35kN/m2。河南克鲁德重工有限公司可按设备参数与当地气候条件提供夹轨器及锚定装置的完整配置方案，确保满足GB/T 3811-2008风荷载设计要求。欢迎联系河南克鲁德重工获取更多选型支持和技术咨询。
