滑触线是起重机移动供电的关键设施，为沿轨道运行的小车和大车提供连续电力。本文对比导管式与单极组合式滑触线的技术参数，介绍供电系统设计参数和安全要求。

一、滑触线类型与技术参数

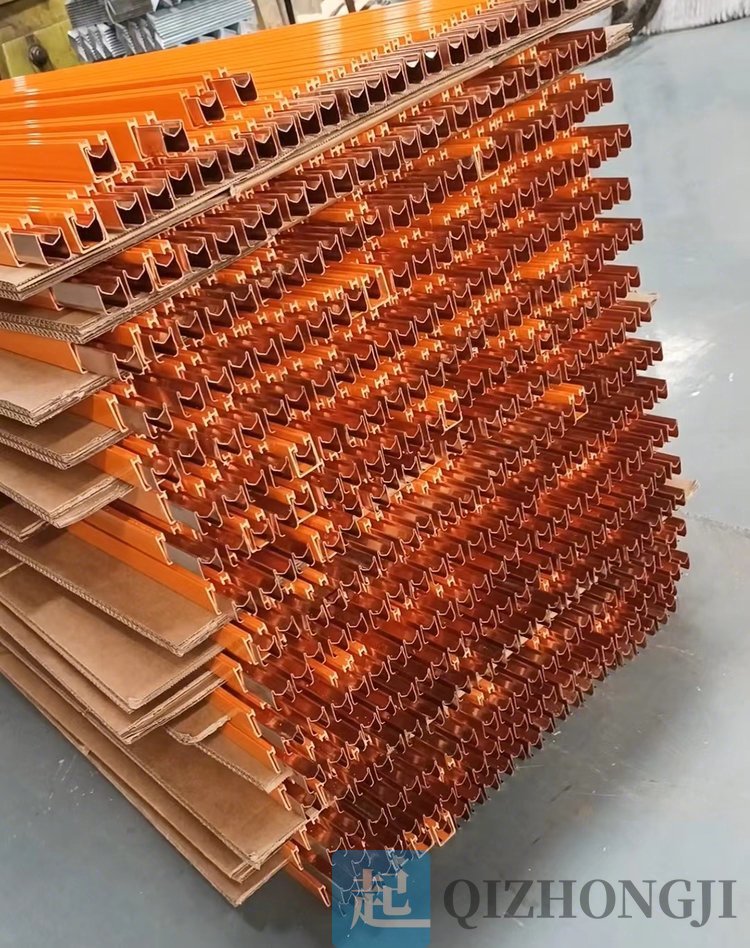

起重机滑触线按结构分为导管式（安全滑触线）和单极组合式两种。导管式将铜排置于PVC或铝合金外壳内，集电器通过开口槽滑动取电，防护等级IP23，适用于室内一般环境。单极组合式由多根并列安装的绝缘铜轨组成，各极独立布置，单极载流量大且拆装方便，适用于大吨位起重机或大电流供电场景。

表1：导管式与单极组合式滑触线技术参数对比

参数项	导管式滑触线	单极组合式滑触线
额定电流(A)	80~800	200~2000
额定电压(V)	AC 380~660	AC 380~1000
防护等级	IP23	IP23（接头IP44）
导线材料	铜排（镀锌）	铜轨（全绝缘）
集电器速度	≤120m/min	≤200m/min
安装方式	单根吊挂	多根并排
环境温度	-20~+80℃	-25~+85℃
标准	JB/T 6391.1-2010	JB/T 6391.2-2010

二、供电系统参数设计

滑触线系统设计时应考虑三项关键参数：载流量、电压降和分段供电。载流量根据起重机总装机功率和同时率计算——一般起升机构占比50~60%，运行机构占比30~40%，辅助机构10%。电压降从变压器出线端到滑触线最远端不应超过5%（参照GB 50054-2011低压配电设计规范），当超长滑触线（>200m）时应采用分段供电或增大导流截面。

分段供电在每个伸缩缝处设置馈电段，每段独立从变压器取电。尤其是室外环境，温度变化会引起滑触线膨胀/收缩，每30~50m应设置一个伸缩节，补偿量不小于±50mm。膨胀节之间通过柔性铜编织带连接，确保导电连续性。

表2：滑触线分段供电设计参数

起重机总功率(kW)	推荐载流量(A)	滑触线类型	分段间距(m)	电压降校核长度(m)
≤50	200	导管式	50	150
50~100	400	导管式/组合式	45	200
100~200	630	组合式	40	180
200~400	1000	组合式	35	200
400~800	1600	组合式	30	150

三、安装与维护要求

滑触线安装时直线度偏差不应超过±2mm/1000mm，滑触线之间的平行度偏差不超过±3mm。集电器电刷的弹簧压力应调整在4~8N范围内，压力过大加速磨损，压力过小接触不良产生电弧。根据JB/T 6391-2010标准，集电器电刷的允许磨损量为剩余高度不低于原高度的1/3，当磨损达到限值时须更换。

⚠️ 滑触线安装前必须测量轨道中心线的实际位置，保证接收器与滑触线中心偏差不超过±10mm。集电器安装支架应有足够的刚度，避免车辆运行时抖动导致电弧。

四、安全供电与选型建议

滑触线系统的安全运行需要重视以下方面：馈电箱内应配备短路保护和过载保护断路器；滑触线末端应设电源指示灯；室外滑触线应选用铝合金外壳的耐候型产品；多尘环境应选择防护等级IP54以上的全封闭导管式产品。河南克鲁德重工有限公司可提供各类起重机滑触线系统及配套集电器的选型设计与安装服务。欢迎联系河南克鲁德重工获取更多选型支持。
